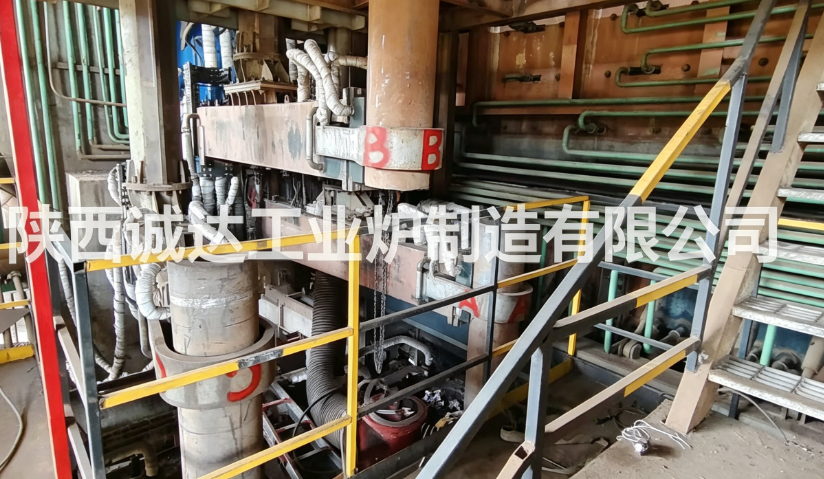

تجهیزات و پارامترهای فنی کوره های بادی

1خلاصه ی تجهیزات

2ترکیب سیستم تجهیزات کامل

2.1 واحد اصلی بدن کوره

1. پوسته کوره


   پوسته فولادی استوانه ای کاملاً جوشیده با ساختار یکپارچه آب؛ خط slag، منطقه tuyere و قوس کوره خنک کننده آب ضخیم را برای مقاومت در برابر فرسایش دمای بالا و شوک حرارتی اتخاذ می کنند.سنسورهای دما و نشت آب در امتداد پوسته قرار دارند.
2. پوشش آتش گیر

• منطقه Tuyere: آجر کروم-مگنیزیا مقاوم به فرسایش / آجر اسپینل کروم-مگنیزیا
• منطقه حمام ذوب شده: آجر مگنیزیا ذوب شده
• بالای کوره: آلومینیوم بالا + لایه عایق گرما

3. مونتاژ Tuyere جانبی (بخش اصلی)


   لوله های افقی چند لایه ای، ساختاری ترکیبی از مس دو لایه ای که با آب خنک می شوند.


   هوا غنی شده از اکسیژن، گاز سوخت و محیط خنک کننده به صورت جداگانه از طریق کانال های داخلی منتقل می شوند؛ هر تویر مجهز به اتصال مستقل جریان، فشار و درجه حرارت است.
4. حفره های نل و پورت های خاشاک


   سوراخ فلزی و سوراخ slag در موقعیت های مختلف ارتفاع قرار داده شده است؛ ماشین هیدرولیک باز کردن / بسته شدن، توپ گل برای مسدود کردن سوراخ های شیر.
5. بالای کوره و خروجی دود


   سقف کوره خنک شده با آب با پورت تغذیه، سوراخ ذخیره و خروجی گاز دود اصلی متصل به دیگ بخار.

2.2 سیستم تامین هوا و مخلوط اکسیژن

1. واحد هوافشان


   بادکنک سانتریفیوژ فشار بالا، تنظیم سرعت تبدیل فرکانس، فشار تنظیم پذیر 0.12 0.35 MPa.
2. ایستگاه مخلوط اکسیژن


   مخزن اکسیژن مایع، تبخیرگر، گروه شیر تنظیم فشار، تحلیلگر محتوای اکسیژن آنلاین؛ نسبت غنی سازی اکسیژن تنظیم شده 22٪ 55٪ را تحقق بخشید.
3. شبکه توزیع لوله شاخه


   فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادی

2.3 سیستم تغذیه

• سیلوهای مواد اولیه، خورنده های پیچ مقداری / خورنده های سنجش کمربند (دقیقت سنجش ± 0.3٪ ~ ± 0.5٪)
• نرده تغذیه ای مهر و موم شده برای جلوگیری از فرار گاز دود و نشت گرد و غبار
• دستگاه تغذیه سوخت کمکی اختیاری (پودر زغال سنگ، گاز طبیعی) برای جبران دما

2.4 سیستم گردش خنک کننده

• سیستم گردش آب نرم بسته برای جاکت آب کوره و لوله کشی
• آب خنک کننده گردش صنعتی برای تجهیزات کمکی
• نظارت آنلاین بر دمای ورودی و خروجی آب، جریان و فشار؛ آلارم خودکار و خاموش شدن در شرایط غیرطبیعی

2.5 تجهیزات هیدرولیک و دستگاه های ضربه زدن

2.6 سیستم تصفیه گرما و گاز های دود

1. دیگ بخار: گرمای گاز دود با دمای بالا را برای تولید بخار برای تولید برق یا گرمایش تولید بازیابی می کند
2. خنک سازی گاز دود + جمع آوری کننده گرد و غبار کیسه: کارایی حذف گرد و غبار ≥99.8٪
3. دستگاه desulfurization & denitrification برای برآورده کردن استانداردهای انتشار محیط زیست

2.7 سیستم کنترل خودکار

1. ارتباط خودکار تغذیه، دمای اکسیژن، تامین هوا و تنظیم دمای
2. نظارت در زمان واقعی فشار لوله، غلظت اکسیژن، دمای استخر ذوب شده، پارامترهای آب خنک کننده
3. زمانبندی خودکار، ذخیره سازی داده های تاریخی، ثبت آژیر خطای، صادرات گزارش تولید

3پارامترهای فنی استاندارد

3.1 پارامترهای اصلی بدن کوره

3.2 پارامترهای اکسیژن و هوا

3.3 شاخص عملیات فرآیند

1. ویژگی های واکنش


   تحریک قوی حمام ذوب شده با جت سرعت بالا در سمت؛ واکنش اکسیداسیون/کمی در عرض 15-30 دقیقه تکمیل می شود.
2. مصرف انرژی


   مصرف انرژی جامع: 180-260 کیلو وات/تنه مواد اولیه؛ مصرف سوخت کمکی قابل تنظیم با توجه به ارزش حرارتی مواد.
3. نرخ بازیافت


   نرخ بازیابی فلز ≥96.5٪ برای اکسیداسیون لاغری واندیم؛ کارایی جداسازی بالا از لاغری و فلز ذوب شده.
4. طول عمر خدمات آتش شکن


   پوشش ناحیه Tuyere: 6-10 ماه؛ پوشش ناحیه دیواره کوره: 10-14 ماه.

4مزیت های فنی اصلی

1. مخلوط کردن حوضچه ذوب شدیدی


   جت افقی با سرعت بالا غنی شده از اکسیژن به حمام ذوب شده نفوذ می کند، مناطق واکنش مرده را از بین می برد، سرعت اکسیداسیون و واکنش کاهش را بسیار تسریع می کند.
2. سازگاری گسترده مواد اولیه


   می تواند slag vanadium، سنگ معدنی درجه پایین، مواد میانگین فلز آلاینده، باقیمانده های زباله های ذوب و سایر زباله های خطرناک جامد را درمان کند.
3. مصرف انرژی پایین و استفاده از حرارت بالا


   بستن جانبی کارایی انتقال گرما را بهبود می بخشد؛ دیگ بخار متناوب، بازیابی گرما ضایعات را برای کاهش هزینه های جامع انرژی تحقق می دهد.
4. ساختار جمع و جور و عملکرد انعطاف پذیر


   مساحت کف کوچک، چرخه ساخت کوتاه؛ غنی سازی اکسیژن، سرعت تغذیه و قدرت تنفس می تواند به طور پویا با توجه به شرایط مواد تنظیم شود.
5. عملکرد محیط زیست خوب


   تغذیه مهر و بسته و جمع آوری گاز دود، نشت خاک کم؛ پشتیبانی از تصفیه کامل گاز دود برای برآورده کردن استانداردهای انتشار بسیار کم.

5زمینه های اصلی کاربرد

1. سرخ کردن اکسیداسیون لاغری واندیم برای استخراج واندیم
2. تبدیل مت مس، نیکل و سایر فلزات غیر آهن
3. تولید فلزات آهنین متوسط و پایین
4. تصفیه بی ضرر و خلاقانه زباله های جامد متالورژیک، زباله های خطرناک
