تجهیزات کوره های ثابت آهن سازی گل قرمز
| محل منبع | چین |
|---|---|
| نام تجاری | Shaanxi Chengda |
| گواهی | ISO 9001 |
| شماره مدل | بر اساس ظرفیت پردازش تجهیزات مذاکره کنید |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | The price will be negotiated based on the technical requirements and supply scope of Party A |
| جزئیات بسته بندی | با توجه به الزامات خاص حزب الف بحث کنید |
| زمان تحویل | 2 ماه |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | تکمیل زنجیره تامین تولید، عرضه به موقع و رعایت استانداردهای کیفیت |
جزئیات محصول
| مکان نمایشگاه | اندونزی، روسیه، آفریقای جنوبی | عمر مفید اشکال زدایی | 1 سال |
|---|---|---|---|
| مصرف آب خنک کننده | 80 تن در ساعت | ویژگی های ایمنی | حفاظت در برابر دمای بیش از حد، خاموش شدن اضطراری، کنترل انتشار گاز |
| نوع الاغ برقی | کورندوم | ساختار کوره | عمودی |
| نصب و راه اندازی | مونتاژ در محل مورد نیاز است | نام محصول | تجهیزات ذوب آهن |
| ماندگاری | ماندگاری طولانی | استفاده کنید | کوره ذوب |
| سازنده تجهیزات | شی آن، چین | ||
| برجسته کردن | کوره ی ثابت آهن سازان لاک قرمز,کوره ی ثابت آهن سازان آهن سازان آهن سازان صنعتی,Industrial Ironmaking Furnace Equipment |
||
توضیحات محصول

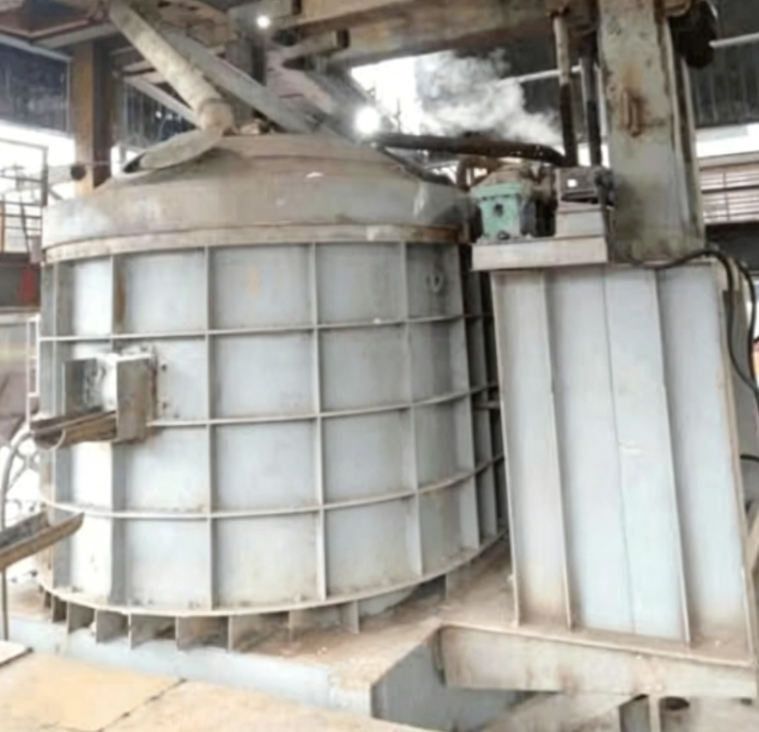

معرفی تجهیزات کوره دی سی گلی قرمز آهن
1. برنامه اصلی و ویژگی های مواد خام
کوره DC آهن سازی گل قرمز یک تجهیزات ذوب کاهش قوس DC برای گل قرمز است که یک زباله خطرناک تولید شده در تولید آلومینا است. به طور موثر آهن را از گل قرمز بازیابی می کند و سرباره مصالح ساختمانی را به عنوان محصول جانبی تولید می کند. این تجهیزات کاهش، بازیافت و درمان بی ضرر گل قرمز را درک می کند و به عنوان یک راه حل ارتقای کم کربن و فرآیند کوتاه برای فناوری های سنتی کوره بلند و کوره های دوار برای دفع گل قرمز عمل می کند.
- مواد خامگل قرمز حاصل از صنعت آلومینیوم (میزان آهن: 15 تا 35 درصد، حاوی عناصر ارزشمندی مانند آلومینیوم، کلسیم، سیلیکون و وانادیم؛ ضایعات خطرناک قلیایی قوی)
- محصولات اصلی: آهن خام کم کربن، سرباره کوئنچ شده با آب (ماده اولیه کلینکر سیمان). فلزات مرتبط از جمله وانادیم و تیتانیوم را می توان به طور جامع بازیافت کرد.
- جهت گیری فرآیند: آهنسازی با کاهش مستقیم فرآیند کوتاه با انتشار کربن 50 تا 60 درصد کمتر از کورههای بلند سنتی، مطابق با سیاستهای مربوط به اوجگیری کربن، خنثی بودن کربن و بازیافت زبالههای خطرناک.
2. اصل کار
- ذوب در دمای بالا از طریق قوس DC: یک قوس الکتریکی DC پایدار بین کاتد گرافیت بالایی و آند پایین کوره تشکیل می شود. دمای هسته قوس به 10000 درجه سانتیگراد می رسد و دمای شعله حدود 4000 درجه سانتیگراد است که به سرعت گل قرمز، عوامل کاهنده کربن (آنتراسیت/کک) و شارها (آهک/کوارتز) را ذوب می کند.
- کاهش افزایش یافته توسط همزن الکترومغناطیسی: جریان مستقیم یک میدان مغناطیسی ثابت برای هدایت جریان جهت حوضچه مذاب ایجاد می کند. انتقال جرم و حرارت را بهبود می بخشد و واکنش کافی بین اکسیدهای آهن موجود در گل قرمز و کربن را ممکن می سازد. میزان بازیابی آهن با ترکیب یکنواخت به بیش از 85 درصد می رسد.
- جداسازی فلز مذاب و سرباره: آهن خام مذاب با چگالی بالا در کف کوره می نشیند، در حالی که سرباره (آلومینوسیلیکات کلسیم) در لایه بالایی شناور است. آنها به طور جداگانه از سوراخ ضربه زدن آهن و خروجی سرباره تخلیه می شوند. سرباره خاموش شده به عنوان ماده اولیه برای مصالح ساختمانی استفاده می شود.
- بازیافت گاز دودکش: گاز دم حاوی مونوکسید کربن خالص شده و مجدداً به عنوان سوخت برای کاهش مصرف انرژی استفاده می شود.
3. ساختار و اجزای تجهیزات
| ماژول سیستم | اجزای اصلی | شرح عملکرد |
|---|---|---|
| سیستم بدنه کوره | پوسته فولادی، پوشش نسوز با آلومینا بالا/منیزیا-کربن، سقف کوره آب خنک، خروجی آهن و سرباره | مقاومت در برابر دمای بالای 2000 درجه سانتیگراد و استرس مکانیکی سقف آب خنک اتلاف حرارت را کاهش می دهد |
| سیستم الکترود | الکترود گرافیتی بالا (کاتد)، مکانیزم بلند کردن و چرخش الکترود، بازوی متقاطع رسانا | کنترل هوشمند PLC طول و قدرت قوس را تثبیت می کند و مصرف الکترود را کاهش می دهد |
| سیستم منبع تغذیه | یکسو کننده DC 12/24 پالس، ترانسفورماتور، کابینت کنترل | برق DC ثابت را ارائه می دهد. ضریب توان: 0.95-0.98، بدون تداخل هارمونیک در شبکه برق، بدون نیاز به جبران توان راکتیو |
| سیستم کنترل | سیستم PLC تمام اتوماتیک، سنسورهای دما/فشار/جریان، HMI | شروع و توقف با یک کلید. تنظیم خودکار دما، قدرت و موقعیت الکترود؛ نظارت کامل بر فرآیند ذوب |
| سیستم کمکی | واحدهای خشک کردن، بچینگ و بریکتینگ، جمع کننده گرد و غبار کیسه ای و سیستم گوگرد زدایی، دستگاه خاموش کننده آب سرباره | گل قرمز (رطوبت ≤10٪) را از قبل پردازش کنید، از انطباق انتشار گازهای دودکش اطمینان حاصل کنید و استفاده از منابع سرباره دم را درک کنید. |
4. مزایای فنی اصلی (در مقابل فناوریهای سنتی)
✅صرفه جویی در انرژی عالی: در مقایسه با کوره های AC بین 15 تا 20 درصد انرژی صرفه جویی می کند و مصرف الکترود را 35 تا 45 درصد کاهش می دهد. مصرف برق در هر تن آهن: 800-1000 کیلووات ساعت که با پیش گرم کردن گاز طبیعی می توان این میزان را به 390 کیلووات ساعت کاهش داد.
✅نرخ بازیابی فلز بالا: قوس DC پایدار و همزن الکترومغناطیسی نرخ بازیابی آهن بالابر را به 85٪ تا 92٪، بسیار بالاتر از 60٪ - 70٪ کوره های دوار افزایش می دهد.
✅کیفیت محصول پایدار: آهن خام تولید شده دارای محتوای گوگرد و فسفر کم (≤0.05٪) است که دارای کربن و ناخالصی کم است که برای فولادسازی ایده آل است.
✅کربن کم و سازگار با محیط زیست: تصفیه آسان گازهای دودکش از طریق حذف گرد و غبار و گوگرد زدایی، بدون آلودگی زباله جامد ثانویه. انتشار کربن 50٪ تا 60٪ کمتر از کوره بلند است، که الزامات دفع زباله های خطرناک و بی طرفی کربن را برآورده می کند.
✅سازگاری گسترده با مواد خام: مستقیماً گل قرمز با محتوای آهن بالای 15% را بدون پانسمان سنگ معدنی پیچیده پردازش می کند. همچنین برای سرباره فولاد، سرباره نیکل، گرد و غبار حاوی آهن و سایر ضایعات جامد قابل استفاده است.
✅هزینه عملیات کم: ضریب توان بالا جبران توان راکتیو را حذف می کند. عمر طولانی الکترود و تعمیر و نگهداری ساده هزینه کلی هر تن آهن را بین 8 تا 15 درصد کاهش می دهد.
5. پارامترهای فنی معمولی (مدل های استاندارد 3150-4000 کیلو ولت آمپر)
| مورد پارامتر | محدوده مشخصات |
|---|---|
| ظرفیت رتبه بندی شده | 3150 / 4000 کیلو ولت آمپر |
| ولتاژ کاری | 150-350 ولت (قابل تنظیم) |
| جریان کاری | 8000–18000 A (قابل تنظیم) |
| دمای ذوب | 1800-2200 درجه سانتیگراد |
| مصرف برق به ازای هر تن آهن | 800-1000 کیلووات ساعت (فقط گرمایش الکتریکی)؛ 390-500 کیلووات ساعت (با پیش گرم کردن) |
| قطر الکترود | 350-500 میلی متر |
| قطر بدنه کوره | 3.5-5 متر (قابل تنظیم) |
| میزان بازیابی آهن | ≥85% |
| حالت کنترل | PLC تمام اتوماتیک / دستی |
6. سناریوهای کاربردی و ارزش
- دفع زباله های خطرناک گل قرمز: رفع مشکلاتی مانند اشغال زمین و آلودگی نشت ناشی از انباشت گل قرمز در کارخانه های آلومینیوم.
- تولید مواد اولیه متالورژی: آهن خام کم کربن را برای فولادسازی و سرباره آب شده برای سیمان و مصالح ساختمانی تامین می کند و ارزش افزوده زباله های جامد را بهبود می بخشد.
- بازیابی جامع فلزات مرتبط: بازیابی عناصر ارزشمند از جمله وانادیوم، تیتانیوم و خاک های کمیاب در گل قرمز برای بهبود منافع اقتصادی پروژه ها.
- آهنسازی با فرآیند کوتاه سبز: دارای نصب مدولار بدون زیرساخت در مقیاس بزرگ، مناسب برای کارخانه های آلومینیوم متوسط و کوچک و شرکت های تصفیه زباله های خطرناک.
7. مقایسه با فرآیندهای سنتی
| مورد مقایسه | کوره دی سی آهن سازی گلی قرمز | کوره بلند سنتی | کوره دوار |
|---|---|---|---|
| سازگاری با مواد خام | گل قرمز را می توان مستقیماً شارژ کرد (Fe ≥15%) | نیاز به سنگ آهن با عیار بالا (Fe ≥50%) | به پیش تصفیه و عیار بالا نیاز دارد |
| میزان بازیابی آهن | 85٪ - 92٪ | 90٪ - 95٪ | 60٪ - 70٪ |
| مصرف انرژی به ازای هر تن آهن | 800-1000 کیلووات ساعت (فقط گرمایش الکتریکی) | 500-600 کیلوگرم زغال سنگ استاندارد | 1200-1500 کیلووات ساعت به اضافه مصرف زغال سنگ |
| انتشار کربن | کم (فرآیند کوتاه) | بالا (فرآیند طولانی) | متوسط |
| دشواری محیطی | آسان (تصفیه ساده گازهای دودکش) | مشکل (حجم گاز دودکش بزرگ و ترکیب پیچیده) | متوسط |
| هزینه سرمایه گذاری | متوسط (طراحی مدولار) | بسیار بالا (زیرساخت های عظیم) | متوسط |
