کوره الکتریکی کوره خنک شده با آب / پوشش EAF خنک شده با آب بهینه شده برای کاربردهای سنگین

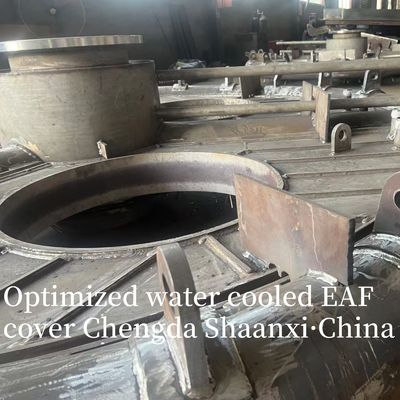

  • Electric furnace water-cooled furnace cover /Optimized Water Cooled EAF Cover Perfect for Heavy Duty Applications

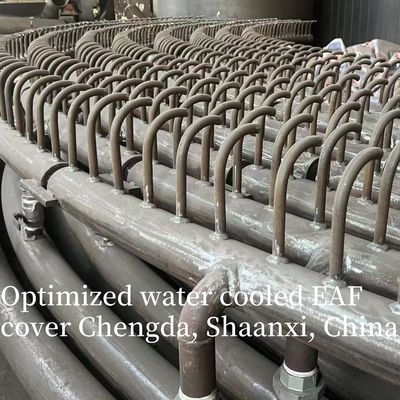

  • Electric furnace water-cooled furnace cover /Optimized Water Cooled EAF Cover Perfect for Heavy Duty Applications
محل منبع شانسی، چین
نام تجاری Shaanxi Chengda
گواهی ISO9001
شماره مدل سقف آب خنک کننده
مقدار حداقل تعداد سفارش 1SET
قیمت The price will be negotiated based on the technical requirements and supply scope of Party A
جزئیات بسته بندی با توجه به الزامات خاص حزب A بحث کنید
زمان تحویل 2 ماه
شرایط پرداخت L/C، D/A، D/P، T/T، وسترن یونیون، مانی گرام
قابلیت ارائه زنجیره تأمین کامل تولید ، عرضه به موقع و مطابق با استانداردهای کیفیت
جزئیات محصول
برجسته کردن

پوشش هواپیمای سنگین,پوشش EAF خنک شده با آب بهینه شده,پوشش EAF خنک شده با آب کار سنگین

,

Optimized Water Cooled EAF Cover

,

Heavy Duty Water Cooled EAF Cover
پیام بگذارید
توضیحات محصول

پوشش EAF خنک شده با آب بهینه:


طراحی پوشش کوره خنک شده با آب می تواند عملکردهای زیر را انجام دهد:
(۱) فشار میکرو مثبت و اتمسفر کاهش در کوره می تواند نیازهای فرآیند ذوب را برآورده کند.
(2) جمع آوری گاز دود تولید شده در فرآیند ذوب و ارسال مواد مختلف slag و آلیاژ به کوره.
(3) کاهش تشعشع گرما و از دست دادن گرما، کاهش مصرف آتش شکن بدن پوشش کوره برای داخلی پیشرفته جریان ساختار لوله صف تنگ،پوشش کوره خنک کننده آب با لوله فولادی بدون درز مخصوص با قطر مساوی ، جوش گروه آرنج، تا اطمینان حاصل شود که جریان آب خنک کننده بدون نقطه مرده است.

در ساختار، دیواره جانبی بدن پوشش کوره به ستون ها و مخروط ها شکل می گیرد و بالای آن یک سطح مخروط معکوس (بسیار بزرگ در پایین و کوچک در بالا) برای اطمینان از سفتی است.
فشار ورودی 0.7MPa، فشار آب بازگشت 0.4MPa، جریان 400 m%h، دمای ورودی ≤35 °C، دمای آب بازگشت ≤55 °C.

کوره الکتریکی پوشش کوره آب خنک شده

پوشش کوره خنک شده با آب کوره الکتریکی یک عنصر عایق گرما و ایمنی اصلی برای کوره های الکتریکی صنعتی است (مانند کوره های قوس فرو رفته فلزات ، کوره های کاربید کلسیم),و کوره های تصفیه قوس الکتریکی) ، سطح بالای بدن کوره را پوشش می دهد و پوشش کوره های کوره آجر آتشگیر سنتی را با یکساختار گردش آب خنکعملکرد اصلی آن جدا کردن گاز کوره با دمای بالا، حفاظت از ساختار بدن کوره،و ایجاد یک محیط مهر و موم برای فرآیندهایی مانند جمع آوری گاز کوره، آن را به بخش کلیدی بهبود بهره وری کوره های الکتریکی تبدیل می کند.، ایمنی و عملکرد زیست محیطی.

1عملکردهای اصلی و اصول کار

توابع اصلی

این یکپارچه "حفظ درجه حرارت بالا، مهر و موم فرآیند و کنترل گرما" را برای رسیدگی به نقاط درد پوشش های آتش شکن سنتی (زندگی کوتاه، مهر و موم ضعیف،و نگهداری دشوار):
  • مقاومت در برابر دماهای بالا و حفاظت: محیط با دمای بالای 1500-2200 درجه سانتیگراد را در داخل کوره جدا می کند و از پاکسازی مستقیم پوسته بدن کوره توسط گاز با دمای بالا و اسپری های ذوب شده جلوگیری می کند.و جلوگیری از تغییر شکل یا سوزش ساختار فولاد.
  • مهر و موم و مدیریت گاز کوره: برای کوره های الکتریکی بسته (به عنوان مثال کوره های کربید کلسیم بسته)یک فضای ضد هوایی با بدن کوره ایجاد می کند تا از نشت گاز های سمی و قابل احتراق کوره (مانند CO) جلوگیری شود و جمع آوری کارآمد گاز کوره برای بازیافت انرژی تضمین شود..
  • کاهش از دست دادن گرما: ساختار خنک شده با آب، انتشار گرما از بالای کوره را کاهش می دهد (در مقایسه با پوشش های آتش شکن سنتی، از دست دادن گرما می تواند 30٪ تا 50٪ کاهش یابد) ،بهبود بهره وری حرارتی کوره و کاهش مصرف انرژی.
  • نگهداری آسان: از تعویض مکرر آجر های آتشگیر جلوگیری می کند (پوش های سنتی باید هر 1-3 ماه تعمیر شوند) ، طول عمر خدمات را به 3-5 سال افزایش می دهد و زمان نگهداری خاموش را کاهش می دهد.

اصل کار

این بر یکسیستم گردش آب بستهبرای جذب گرما و حفظ ثبات ساختاری:
  1. بدن پوشش کوره با یک لایه بینهای توخالی (یا لوله های خنک شده با آب) طراحی شده است.و آب خنک کننده (آب نرم شده یا آب غیرمعدن شده) به طور مداوم از طریق پمپ آب وارد لایه یا لوله های بینهایت می شود..
  2. هنگامی که کوره در حال کار است، گاز کوره با دمای بالا و حرارت تابش گرما را به دیواره داخلی پوشش کوره منتقل می کنند.آب خنک کننده این گرما را جذب می کند و از پوشش کوره از طریق لوله بازگشت خارج می شود..
  3. آب خنک کننده گرم به یک برج خنک کننده یا مبادله گرما فرستاده می شود تا دمای آن را کاهش دهد (معمولاً از 50-60 °C به 30-40 °C) ، سپس به پوشش کوره بازیافت می شود و یکسیستم گردش خون با مصرف انرژی کم.

2ساختارهای اصلی و انتخاب مواد

پوشش کوره خنک شده با آب دارای طراحی ماژولار است و ساختار و مواد آن به سختی با شرایط کار کوره الکتریکی مطابقت دارد (درجه حرارت، فشار، خوردگی گاز کوره):
بخش ساختاری عملکرد مواد مشترک
قاب بدن پوشش از کل پوشش کوره پشتیبانی می کند، به بدن کوره یا مکانیسم بلند کننده متصل می شود Q345R فولاد کم آلیاژ با قدرت بالا (مقاومت در دمای بالا، جوش خوبی)
پنل خنک شده با آب بخش جذب گرما هسته ای، دیوار داخلی/خارجین پوشش کوره را تشکیل می دهد - دیواره داخلی: فولاد ضد زنگ 304/316L (مقاوم خوردگی از گاز کوره اسیدی / قلیایی)

- دیوار بیرونی: فولاد کربن (کارآمد، مناسب برای محیط بیرونی با دمای پایین)
لوله های آب خنک آب خنک کننده را در بدن پوشش توزیع می کند و جمع می کند لوله های فولادی بدون دنده (فولادی 20٪) یا لوله های فولادی ضد زنگ (برای کوره های دارای قابلیت خوردگی بالا)
بسته بندی مهر و موم اطمینان از آبپاشی بین پوشش کوره و بدن کوره گاسکت گرافیت مقاوم در دمای بالا یا گاسکت فیبر سرامیکی (مقاومت 800-1200°C)
مکانیسم بلند کردن/ قفل کردن آسان کردن باز کردن/بستن پوشش کوره (برای تغذیه، نگهداری) چرخ دنده های فولاد آلیاژ + سیلندر های قفل هیدرولیک/انوماتیک (کار پایدار در دمای بالا)
مفاصل ورودی/خرید آب پوشش کوره را به سیستم آب خنک کننده خارجی متصل می کند جفت های اتصال سریع فولاد ضد زنگ (ضد نشت، آسان جدا کردن)

3پارامترهای کلیدی فنی

پارامترهای طراحی پوشش کوره خنک شده با آب توسط نوع کوره الکتریکی، ظرفیت و الزامات فرآیند تعیین می شوند. پارامترهای اصلی شامل:
  • پارامترهای آب خنک کننده:
    • دمای ورودی: ≤40°C (بیش از حد بالا باعث کاهش بهره وری جذب گرما می شود)
    • دمای خروجی: ≤60°C (از مقیاس در لوله ها به دلیل دمای بالا جلوگیری می کند)
    • فشار آب: 0.4-0.6 MPa (به اندازه کافی جریان آب را برای جلوگیری از گرم شدن محلی تضمین می کند)
    • جریان آب: بر اساس ظرفیت کوره محاسبه می شود (به عنوان مثال، کوره کربید کلسیم 40MVA نیاز به جریان آب 80-100 m3/h دارد).
  • پارامترهای ساختاری:
    • ضخامت پنل خنک شده با آب: 8-12 mm (مقاومت گرما و بهره وری انتقال گرما را متعادل می کند)
    • فاصله لوله: 150-250 میلی متر (برخورد یکنواخت را تضمین می کند، هیچ نقطه گرم محلی وجود ندارد)
    • فشار مهر و موم: ≥0.1 MPa (هیچ نشت گاز کوره را تضمین می کند، با استانداردهای زیست محیطی مطابقت دارد).
  • پارامترهای عملکرد خدمات:
    • حداکثر دمای مقاومت: 1800-2200°C (دیواره داخلی)
    • ضریب تبعید گرما: ≤150 W/ ((m2·K) (کمتر از پوشش های آتش گیر سنتی ¥ 300-400 W/ ((m2·K) ؛
    • میزان نشت: ≤0.1٪ (درجه نشت گاز کوره، مطابق با استانداردهای گازهای گلخانه ای GB 16297).

4سناریوهای کاربرد و انواع فرن مناسب

آن را به طور گسترده ای در مختلف کوره های الکتریکی صنعتی استفاده می شود و طراحی آن با توجه به شرایط کاری کوره سفارشی می شود:
نوع کوره الکتریکی الزامات تطابق برای پوشش کوره خنک شده با آب اثرات معمول استفاده
کوره قوس زیر آب فلزات(به عنوان مثال، کوره فلز سیلیکون) عملکرد مهر و موم بالا (برای جمع آوری گاز کوره غنی از CO) ، مقاومت در برابر خوردگی لاغری قلیایی کاهش از دست دادن حرارت بالا به میزان 40٪، میزان جمع آوری گاز کوره ≥95٪، طول عمر پوشش را به 4 سال افزایش می دهد
کوره کربید کلسیم(به خصوص نوع بسته) مقاومت در برابر دمای بالا (با تابش قوس 2000°C+ سازگار است) ، ضد خوردگی CO مصرف برق را 50-80 کیلو وات ساعت در هر تن از کربید کلسیم کاهش می دهد، هیچ نشت گاز کوره ای وجود ندارد
کوره تصفیه قوس الکتریکی(به عنوان مثال، کوره فیرو کروم با کربن کم) خنک شدن سریع (برای کنترل دمای بالای کوره در طول دمای اکسیژن) ، باز کردن / بسته شدن آسان چرخه پالایش را 10-15 دقیقه در هر دسته کوتاه می کند، فرکانس نگهداری را 80٪ کاهش می دهد
تولید فولاد کوره قوس الکتریکی(کوچکی/متوسط) طراحی سبک وزن (برابر با عملیات خم کردن کوره) ، مقاومت در برابر فشار بالا انعطاف پذیری عملکرد کوره را بهبود می بخشد، مصرف انرژی فولاد سازی را 3-5% کاهش می دهد

5. نگهداری روزانه و رسیدگی به اشتباهات رایج

برای اطمینان از عملکرد ایمن و پایدار پوشش کوره خنک شده با آب، نگهداری منظم و رسیدگی به خطا در زمان ضروری است:

نگهداری روزانه (یک بار در هر شیفت)

  1. گردش آب را بررسی کنید: دمای ورودی و خروجی آب خنک کننده، فشار و جریان را کنترل کنید: اگر دمای خروجی بیش از 60°C باشد یا فشار با ≥0.1 MPa کاهش یابد، فوران را برای بررسی متوقف کنید.
  2. بازرسی مهر و موم: چک کردن گاسکت لبه پوشش کوره برای ترک یا پیری؛ پاک کردن سطح مهر و موم و جایگزینی گاسکت در صورت نشت گاز کوره (که توسط یک آشکارساز گاز تشخیص داده می شود).
  3. بازرسی لوله: از مفاصل ورودی و خروجی آب برای نشت استفاده کنید؛ از یک ترمومتر مادون قرمز برای اسکن بدن پوشش استفاده کنید

اشتباهات رایج و راه حل ها

پدیده تقصیر علت احتمالی راه حل
گرم شدن بیش از حد محلی بدن پوشش (درجه حرارت ≥100°C) مسدود شدن لوله های خنک شده با آب (تراکم یا انباشت slag) 1. کوره را متوقف کنید و لوله ها را با 5٪ اسید هیدروکلوریک (برای حذف مقیاس) شستشو دهید.
نشت گاز کوره در لبه پوشش پیری/سطح بندی گشایش، فشرده سازی نابرابر پوشش 1. جایگزین گاسکت دمای بالا؛ 2. تنظیم مکانیسم قفل هیدرولیک برای اطمینان از فشار یکنواخت
کاهش فشار آب خنک کننده شکستن لوله (به علت خستگی در دمای بالا) یا گشایش مفصل 1. کوره را متوقف کنید و لوله شکسته را تعمیر کنید / جایگزین کنید.
فشرده شدن مکانیسم بلند کردن فرسایش پیچ ها یا عدم وجود روغن کافی 1. پیچ را تمیز کنید و روغن روان کننده با دمای بالا (به عنوان مثال روغن دی سولفید مولیبدن) را اعمال کنید.





نمودار پوشش کوره:

کوره الکتریکی کوره خنک شده با آب / پوشش EAF خنک شده با آب بهینه شده برای کاربردهای سنگین 0
