جبران کننده لوله ای خنک شده با آب
| محل منبع | چین |
|---|---|
| نام تجاری | Shaanxi Chengda |
| گواهی | ISO 9001 |
| شماره مدل | بر اساس ظرفیت پردازش تجهیزات مذاکره کنید |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | The price will be negotiated based on the technical requirements and supply scope of Party A |
| جزئیات بسته بندی | با توجه به الزامات خاص حزب الف بحث کنید |
| زمان تحویل | 2 ماه |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | تکمیل زنجیره تامین تولید، عرضه به موقع و رعایت استانداردهای کیفیت |
جزئیات محصول
| قطعات یدکی | کنترل کننده دمای قالب | وزن | بستگی به قسمت خاص دارد |
|---|---|---|---|
| علامت تجاری | هاو | کلمات کلیدی | دو شیر متناسب با مواد |
| اجزای اصلی | موتور | برند موتور | ametek |
| مقاومت در برابر دما | 250 | اندازه بسته تکی | 25x20x5 سانتی متر |
| برجسته کردن | قطعه ی جاوا برای کمپانساتور لوله ای خنک شده با آب,جبران کننده لوله ای با خنک کننده آب,کامپانساتور خنک شده با آب برای استفاده صنعتی |
||
توضیحات محصول

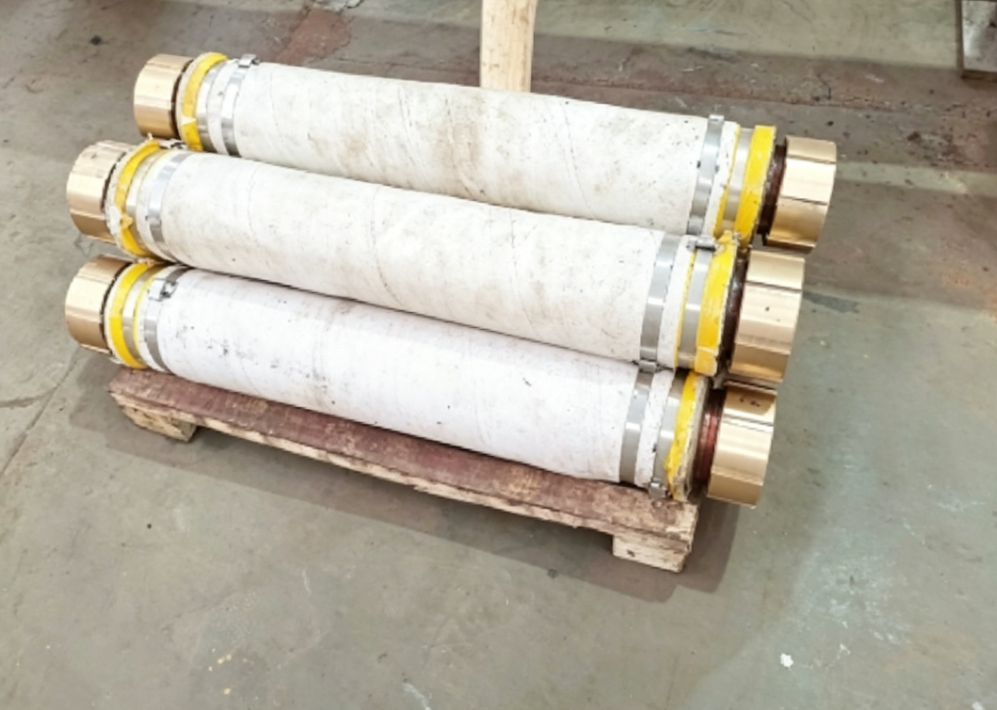

جبران کننده لوله ای خنک شده با آب
خلاصه ی محصول
Water-cooled tubular compensator (metallurgical electric furnace dedicated water-cooled expansion joint integrating conductivity and cooling) serves as the core integrated conductive & cooling fitting for the short net system of submerged arc furnaces، کوره های قوس الکتریکی و کوره های تصفیه. آن را بین لوله های مس ثانویه خروجی از ترانسفورماتور کوره و لوله های مس هدایت کننده کوره جلو از شبکه کوتاه نصب می شود.ترکیب چهار عملکرد اصلی: هدایت جریان بالا، خنک کننده آب گردش، جبران جابجایی چند بعدی و خنک کننده لرزش.
با اتخاذ یک ساختار خنک کننده آب ساندویچ دو لایه لوله ای، بدن رسانا آن از مس خالص ساخته شده است.گردش آب خنک کننده به طور مداوم تبعید گرما ژول تولید شده توسط جریان سنگین و دمای بالا تابش از کورهدر همین حال، آن را جذب جابجایی محوری ناشی از گسترش حرارتی و انقباض، اشتباهات مونتاژ از نصب در محل، و لرزش الکترومغناطیسی متناوب در طول ذوب.این باعث می شه که فشار از بین نره، نشت آب و سوختگی رسانای لوله های مس کوتاه و لوله های مس ترانسفورموری، که عملکرد پایدار سیستم های ذوب 24 ساعته را تضمین می کند.آن را یک قطعه ضروری ایمنی تطبیق برای بار بالا متالورژیک کوره الکتریکی شبکه های کوتاه.
ترکیب ساختاری
-
لوله رسانای داخلی (سطح رسانای اصلی)لوله مس T2 بدون درز با خلوص بالا با رسانایی بالا و مقاومت کمکه دارای جریان کار بسیار بزرگ در سمت ثانویه کوره های الکتریکی و مستقیماً با محیط خنک کننده تماس دارندفلانج های کاملاً تقلبی یا مفاصل رسانا آستین مخروطی در هر دو سر با سطوح تماس نقره ای شکل می گیرند تا مقاومت تماس را کاهش دهند و از تولید گرما کاهش دهند.
-
حفره ساندویچ سرد شده با آبیک لایه متمایز جریان آب بسته شده که از لوله های داخلی و خارجی کاملاً جوش خورده شده و مجهز به نوزل های ورودی و خروجی آب است.آب خنک کننده در اطراف لوله مس رسانا بدون خنک کردن مناطق مرده گردش می کند، به سرعت گرمای رسانا و دمای بالا تابش از کوره ها را از بین می برد.
-
مکانیسم گسترش کششی و جبرانبخش تلسکوپی دقیق لوله داخلی اجازه می دهد تا گسترش و انقباض محوری آزاد،با یک ساختار ضد قطره محدود هدایت شده برای جلوگیری از نشت آب ناشی از پاره شدن تحت تنش نهایی؛ از جبران انحراف شعاعی و زاویه ای جزئی پشتیبانی می کند.
-
لایه بیرونی محافظ عایقپوشش عایق فیبرگلاس مقاوم به درجه حرارت بالا، جدا کردن مدار کوتاه از اجزای فلزی خارجی، عایق گرما و جلوگیری از سوزش برای کاهش خطر سوختگی در محل.
-
بسته بندی و مهر و مومگاسکت های لاستیکی مقاوم در برابر گرما و پیچ های فولاد ضد زنگ با قدرت بالا، مهر و موم چند لایه ای را در سطوح فلنج به دست می آورند، بدون نشت در شرایط طولانی مدت ارتعاش در دمای بالا.یک علامت مشاهده طول کش برای بررسی بصری وضعیت جبران تلسکوپی نصب شده است.
پارامترهای فنی اصلی
مشخصات عمومی
| عنصر پارامتر | شاخص استاندارد فنی | محدوده گسترده قابل تنظیم |
|---|---|---|
| مواد رسانا | T2 مس با خلوص بالا | مس بدون اکسیژن، مس نقره ای (مدل سنگین برای جریان بالا) |
| مساحت قطعه گذران | ۳۰۰٫۳۲۰۰ میلی متری | بخش بزرگ و سفارشی تا 3500/4000mm2 |
| جریان عملیاتی قابل تنظیم | 1000A35000A | حداکثر پشتیبانی 50000A برای شبکه های کوتاه کوره قوس فرو رفته |
| حالت جبران خسارت | جبران محوری عمدتا، جبران شعاعی و زاویه ای جزئی | مدل تلسکوپی دو طرفه سفارشی |
| ضربه تعویض استاندارد | ±50mm، ±80mm، ±120mm | حداکثر ضربه تلسکوپی ±150mm در صورت نیاز |
| مدار آب خنک کننده | خنک کننده آب ساندویچ دو لایه با سطح کامل | دو ساختار: ورودی و خروجی آب دو طرفه، ورودی و خروجی یک طرفه |
| فشار آب خنک کننده | 0.2 ۰٫۴MPa | حداکثر فشار حامل 0.6MPa |
| دمای آب خنک کننده ورودی | ≤35°C | آب چرخش نرم شده برای شرایط کار با دمای بالا |
| دمای عملیاتی محیط | -20 درجه سانتیگراد ≈ 650 درجه سانتیگراد | مدل عایق گرما تقویت شده برای مناطق نزدیک به کوره های با دمای بالا |
| نوع اتصال | اتصال بولت فلنج، اتصال کلیمپ آستین مخروطی | فلانژ های جوشیده شده |
| عایق بندی مقاومت در برابر ولتاژ | فرکانس قدرت ≥3kV مقاومت در برابر ولتاژ | می تواند به 5kV برای شبکه های کوتاه ولتاژ بالا ارتقا یابد |
| طول کلی استاندارد | 600/800/1000/1200 میلی متر | طول سفارشی از 400mm تا 2000mm |
| متوسطه قابل استفاده | آب خنک کننده در گردش نرم شده | آب خالص، آب خنک شده مدار بسته |
شاخص های کلیدی عملکرد
- مقاومت تماس: ≤0.03μΩ (بیشتر برای مفاصل نقره ای برای کاهش از دست دادن گرما)
- بهره وری خنک کننده: ظرفیت تبعید گرما واحد 15 ≈ 120 کیلو وات در ساعت، حذف گرم شدن بیش از حد و بدن مس داغ
- مقاومت در برابر لرزش: مقاومت در برابر لرزش الکترومغناطیسی متناوب در طول ذوب بدون مفاصل گشاده یا نشت آب در عملیات مستمر
- مدت عمر: ≥5 سال در شرایط کار عادی آب نرم، قابل تمدید به بیش از 8 سال با نگهداری منظم
مزایای اصلی محصول (نقاط فروش تبلیغاتی)
1. انتقال یکپارچه و خنک کننده آب برای صرفه جویی در انرژی
پوشش کامل آب ساندویچ دو لایه ای خنک کننده مناطق مرده ی محلی با دمای بالا را از بین می بردبه شدت کاهش افزایش دمای کل سیستم شبکه کوتاه و کاهش از دست دادن قدرت واکنشی از ترانسفورماتورها و میله های مسدر مقایسه با کانکتورهای انعطاف پذیر مس عاری معمولی، مصرف انرژی را 8٪ تا 15٪ کاهش می دهد و از شکست های خاموش شدن ناشی از سوختگی قطعات رسانا جلوگیری می کند.
2جبران جابجایی چند بعدی برای از بین بردن استرس تجهیزات
به طور همزمان سه چالش عمده را در زمینه شرایط کار حل می کند:
1 انبساط محوری و انقباض ناشی از انبساط حرارتی در دمای بالا و انقباض سرد
2 انحرافات مونتاژ از نصب تجهیزات و پایه های مهندسی عمران؛
3 ارتعاش پایدار ناشی از نیروی الکترومغناطیسی متناوب در طول ذوب.
آن را از جوش از ترانسفورماتورها و لوله های مس رسانا از آسیب استرس محافظت می کند و به شدت فرکانس نگهداری را کاهش می دهد.
3. رسانایی بالا و از دست دادن کم، مناسب برای جریان فوق العاده بزرگ
از مس T2 بدون درز که دارای یک قطعه کش رسانای کافی است. سطوح نقره ای بر روی فلنج ها در هر دو طرف باعث مقاومت تماس بسیار پایین می شود.با افزایش دمای قابل کنترل تحت جریان سنگینآن را با کوره های قوس فرو رفته برای فلز سیلیکون، سیلیکومنگنز، فرووانادیوم، فسفر زرد و کاربید کلسیم و همچنین کوره های قوس الکتریکی فولاد در شرایط بار بالا مطابقت دارد.
4مهر و موم قابل اعتماد برای عملیات بدون نشت طولانی مدت
فرآیند جوش کامل برای حفره های ساندویچ به علاوه بسته بندی فلنج چند لایه ای ترکیبی در برابر گرما و سرما متناوب و ارتعاش مداوم مقاومت می کند و خطرات پنهان نفوذ و قطره زدن آب را از بین می برد.یک ساختار ضد تنش مرزی از پاره شدن حفره تحت حداکثر سفر تلسکوپی جلوگیری می کند و از خاموش شدن تولید به دلیل نشت آب در طول ذوب مداوم جلوگیری می کند.
5ساختار جمع و جور، نصب و نگهداری آسان
طراحی لوله ای یکپارچه، فضای کم تری را اشغال می کند و به طرح های شبکه کوتاه فرن جلو باریک سازگار است. نیازی به لوله های خنک کننده آب خارجی نیست.مدارهای برق و آب می توانند به طور همزمان در محل متصل شوند، با جداسازی و مونتاژ به سادگی با برداشتن بولت های فلنج تکمیل می شود. قطعات مهر و موم فرسوده می توانند به جای کل جبران کننده به طور جداگانه جایگزین شوند،کاهش قابل توجهی هزینه های عملیاتی و نگهداری.
6. سفارشی سازی کامل برای همه انواع کوره های فلز
بخش متقاطع، طول، ضربه جبران، طرح ورودی/خرید آب و ابعاد فلنج قابل تنظیم برای مطابقت با کوره های مختلف از کوره های تصفیه کوچک تا بزرگ 10کوره های قوس زیرزمینی (000 کلووا)مجموعه کامل از لوازم جانبی شبکه کوتاه از جمله کابل های خنک شده با آب، بازوهای کراس رسانا و باز کننده های سوراخ می تواند با هم عرضه شود.
صنایع قابل استفاده و تجهیزات تطبیقی
- ذوب آلیاژ های آهنین: سیستم های شبکه کوتاه کوره های قوس فرو رفته برای فلز سیلیکون، سیلیکومانگانز، فیرو کروم، فیرووانادیوم و فیرونیکل
- کربید کلسیم و فسفر زرد: اتصالات رسانای ثانویه کوره های قوس بسته بزرگ زیر آب
- تولید فولاد: خنک سازی مستقیم کوتاه کوره های قوس الکتریکی AC/DC و کوره های پالایش LF
- ذوب غیر آهن: سیستم های رسانای جریان بالا از کوره های ذوب مس، آلومینیوم، سرب و روی و کوره های کاهش
- لوازم سازنده: ترانسفورماتورهای کوره الکتریکی، لوله های مس رسانا خنک شده با آب، کابل های خنک شده با آب، بازوهای متقاطع رسانا و لوازم کامل شبکه کوتاه
دستورالعمل های انتخاب محصول
- پارامترهای انتخاب اصلی: جریان نامی ثانویه ترانسفورمور کوره، قطر بیرونی لوله مس خالص کوتاه، طول نصب در محل، ضربه تعویض تلسکوپی مورد نیاز،فشار آب خنک کننده
- برای شرایط کار سنگین (برقی> 25000A) ، مدل های ارتقا یافته با فلنج های نقره ای و لایه های میانپیمایی بزرگ شده خنک شده با آب را برای کاهش تولید گرما انتخاب کنید
- برای مناطق مجاور اجسام کوره های با دمای بالا، مدل هایی را با پوشش های عایق فیبرگلاس مقاوم به دمای بالا انتخاب کنید.
- برای کارخانه هایی که سختی آب بالایی دارند، یک سیستم گردش آب نرم برای افزایش عمر کانال های داخلی آب جبران کننده توصیه می شود.
عناوین تبلیغاتی
- کمپنساتور لوله ای خنک شده با آب. مفصل توسعه رسانا و خنک کننده یکپارچه برای شبکه های کوتاه کوره الکتریکی متالورژیک.
- جبران کننده آب سرد با جریان بالا، دستگاه جذب ارتعاش و ارتعاش ویژه برای کوره های قوس زیر آب و کوره های قوس الکتریکی
- جبران کننده لوله ای دو لایه ساندویچ خنک شده با آب، خنک کننده کارآمد برای جلوگیری از گرم شدن بیش از حد و جبران گسترش حرارتی در برابر نشت آب
- سازنده لوله ای خنک شده با آب سفارشی، سازگار با تمام کوره های الکتریکی ذوب صنعتی از 1000A تا 50000A
مقدمه کوتاه به زبان انگلیسی برای وب سایت رسمی تجارت خارجی
جبران کننده لوله ای خنک شده با آب
جبران کننده لوله ای خنک شده با آب یک دستگاه رسانا و خنک کننده یکپارچه است که به طور خاص برای سیستم شبکه کوتاه کوره های قوس غرق شده، کوره های قوس الکتریکی و کوره های پالایش طراحی شده است.آن را بین لوله مس ثانویه ترانسفورماتور کوره و لوله های مس رسانا در جلوی کوره نصب می کند.
استفاده از یک ساختار ساندویچ لوله ای خنک کننده آب دو لایه با مس T2 با خلوص بالا به عنوان بدن رسانا،آب خنک کننده گردش به طور مداوم گرمای ژول و دمای بالا تابش را از کوره ها حذف می کندآن جذب جابجایی محوری از گسترش حرارتی، انحراف نصب و ارتعاش الکترومغناطیسی،جلوگیری از ترک شدن و سوختگی لوله های مس کوتاه و لوله های مس ترانسفورم.
برش متقابل رسانا قابل تنظیم، ضربه جبران، طول کلی و حالت اتصال. به طور گسترده ای در کوره های ذوب آهن، کربید کلسیم،تولید فولاد و فلزات غیر فلزیاین دستگاه با ثبات در شرایط سخت کار در جریان سنگین و دمای بالا کار می کند و مصرف برق و هزینه های نگهداری را کاهش می دهد.
