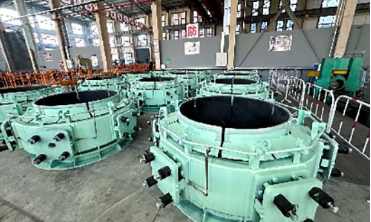

مجموعه ترمز های بالا و پایین الکترود

مجموعه ترمز های بالا و پایین الکترود

1خلاصه ی محصول

مجمع ترمز برقی بالا و پایین، اختصار دستگاه دو برقی دو برقی، تجهیزات اصلی اجرای سیستم ترمز برقی برای کوره های قوس غرق شده است.کوره های سیلیکونی صنعتی، کوره های فلزات فلزی، کوره های کاربید کلسیم و کوره های پالایش بسته.جبران مداوم مصرف الکترود در طول ذوب و حفظ طول کار پایدار الکترودها.

ساختار لغزنده تک کلیمپ سنتی دارای نیروی لغزنده ناپایدار است، مستعد انحراف لغزنده الکترود، تنظیم دستی مکرر و خطر بالای شکستن الکترود است.مجموعه ترمز بالا و پایین دوتایی ما ساختار فشرده سازی هیدرولیکی را اتخاذ می کندترمز بالایی قابل حرکت است در حالی که ترمز پایین ثابت است. از طریق PLC باز کردن دنباله ای و اعمال کلیمپ، الکترودها به طور کمی و دقیق تغذیه می شوند.این تضمین می کند که عملکرد قوس ثابت، حوادث شکستن الکترود را کاهش می دهد و یک قطعه استاندارد برای سیستم های الکترودی کوره هوشمند اتوماتیک است که برای 6.300kVA ¥ 63 قابل استفاده است.کوره های الکتریکی متالورژیک سری کامل (000kVA).

2طبقه بندی عمده محصولات

2.1 ترمز دو طرفه هیدرولیک پرنده ای

• اصل قفل: قفل مکانیکی به وسیله ی اسپرینگ دیسک، فشار هیدرولیکی برای آزاد کردن
• طرح ساختاری: 4 گروه از فواره های دیسک + سیلندر های هیدرولیکی که به طور متماثل در اطراف خانه ترمز قرار دارند؛ کفش های ترمز مقاوم در داخل
• کوره های تطبیقی: کوره های قوس بسته متوسط و بزرگ زیر آب، کوره های سیلیکونی صنعتی
• مزیت های اصلی: نیروی ثابت و یکنواخت چسبندگی، ضریب اصطکاک بزرگ کفش های ترمز، الکترود ضد لغز، عمر طولانی پوشش اصطکاک، حفاظت کامل از قفل
• کاربرد: کارگاه های ذوب تولید مداوم با جریان بالا با الزامات اتوماسیون بالا

2.2 ترمز دوگانه سبک وزن (مدل مقرون به صرفه برای کوره های کوچک و متوسط)

• ساختار: یک محفظه ترمز با دیواره نازک یکپارچه
• کوره های تطبیقی: کوره های سیلیکومانگانز، فیرونیکل و کاربید کلسیم ۶۳۰۰­۲۵۰۰۰ کیلوواط
• مزیت های اصلی: وزن خفیف، فضای کوچک اشغال شده، هزینه تولید کم، نگهداری آسان در محل و تعویض کفش های ترمز
• کاربرد: کوره های نیمه بسته با ظرفیت کوچک با بار متوسط الکترود

2.3 نظارت هوشمند با ترمز دوگانه یکپارچه (مدل خودکار پیشرفته)

• پیکربندی ارتقا یافته: سنسورهای فشار داخلی، سوئیچ های محدوده موقعیت، ماژول های نظارت بر دمای، انتقال سیگنال سیم کشی به سیستم PLC کوره
• قطعات حمایتی: محافظ ضد پاشی ضد گرما، مکانیسم تعویض لباس خودکار برای کفش های ترمز
• کوره های تطبیق یافته: کوره های ذوب هوشمند بدون سرنشین بسیار بزرگ 33000-63000kVA
• مزیت های اصلی: نظارت در زمان واقعی بر فشار فشار و حالت باز کردن ترمز، آلارم خودکار برای فشار ناکافی یا لباس پوشیدن کفش، عملکرد کاملا خودکار بدون سرنشین

3ساختار اصلی و اصل کار

مجموعه کامل ترمز دوگانه شامل 5 ماژول اصلی است: واحد ترمز قابل حرکت بالا، واحد ترمز ثابت پایین، مجموعه فلش بهار، سیلندر آزاد کننده هیدرولیک و پوشش کفش ترمز اصطکاک.

1. واحد ترمز قابل حرکت بالامتصل به سیلندر های هیدرولیک لغزنده، قادر به حرکت بلند کردن عمودی. این الکترودها را برای تحمل وزن الکترود در طول ضربه لغزنده، و قبل از بالا رفتن آزاد می کند.قفل شده با ترمز پایین برای جلوگیری از باز شدن همزمان.
2. واحد ترمز ثابت پایینبر روی بشکه حامل الکترود ثابت شده است، در حالت طبیعی ذوب شدن وزن کامل الکترود را تحمل می کند، همیشه الکترود ها را محکم نگه می دارد؛ فقط به طور موقت در طول حرکت پایین الکترود آزاد می شود.
3. مجموعه ی چسباندن یقه ی بهارگروه های متعددی از اسپرینگ های دیسک با قدرت بالا نیروی کلیمپ رادیال پایدار را برای قفل محکم الکترودها فراهم می کنند.سیلندر های هیدرولیک بهانه های دیسک را فشرده می کنند تا در صورت نیاز به لغزش الکترود، ترمز آزاد شود.
4. پوشش کفش ترمز مقاوم به فرسایشاستفاده از مواد فرسایش کامپوزیتی وولکانیزه لاستیک، ضریب فرسایش بالا، عایق گرما خوب، ضد سایش و ضد خراش سطح الکترود؛یک کفش می تواند به صورت جداگانه بدون جدا کردن تمام ترمز جایگزین شود..
5. سیستم کنترل قفل هیدرولیکمنطق قفل برقی تضمین می کند که ترمز های بالا و پایین نمی توانند همزمان باز شوند تا از خطر سقوط الکترود جلوگیری شود. یک ضربه لغزنده قابل تنظیم از 15 ∼ 50 میلی متر ، از لغزیدن چرخه خودکار پشتیبانی می کند,کنترل محلی دستی و کنترل از راه دور PLC سه حالت کار.

جریان چرخه ی لغزش الکترود استاندارد

1. ترمز پایین نگه می دارد، ترمز بالا آزاد می شود → سیلندر لغزنده ترمز بالایی را به ارتفاع هدف بالا می برد
2. ترمز بالایی الکترود را دوباره می بندد، ترمز پایین آزاد می شود → سیلندر لغزنده برای تکمیل تغذیه الکترود پایین می آید
3. ترمز پایین دوباره محکم می شود، ترمز بالا آزاد می شود و به موقعیت اولیه باز می گردد، منتظر چرخه لغزنده بعدی

4مزیت های اصلی محصول

4.1 حفاظت از قفل دوگانه امن و قابل اطمینان

قفل برقی سخت گیر مانع از باز شدن ترمزهای بالا و پایین در همان زمان می شود و به طور کامل حوادث سقوط الکترود ناشی از آزاد شدن دوگانه را از بین می برد.فشار و موقعیت نظارت دوبرابر باعث خاموش شدن خودکار آلارم تحت نیروی غیرطبیعی است، به طور قابل توجهی ایمنی عملکرد کوره را بهبود می بخشد.

4.2 نیروی ثابت چسبندگی، شکستگی کمتر الکترود

فشرده سازی با نیروی ثابت به وسیله ی اسپرینگ دیسک باعث ایجاد اصطکاک یکنواخت بین کفش های ترمز و سطح الکترود می شود، هیچ غلظت استرس محلی وجود ندارد؛ لغزش کمی از نزول نامنظم الکترود جلوگیری می کند.,به طور موثر کاهش سرعت ترک و شکستن الکترود، کاهش هزینه مصرف الکترود.

4.3 اتوماسیون بالا، صرفه جویی در کار

از PLC پشتیبانی می کند که بدون استفاده مکرر دستی در محل، کاملاً اتوماتیک می شود. مدل نظارت از راه دور داده های عملیات را به اتاق کنترل مرکزی بارگذاری می کند.تحقق مدیریت تغذیه الکترود بدون سرنشین و کاهش شدت کار جلو کوره.

4.4 عمر طولانی، هزینه نگهداری کم

کفش های فرکانس شده ی فرکانس دارای مقاومت شدید در برابر فرسایش در دمای بالا و چرخه ی تعویض طولانی هستند.طراحی تقسیم شده ماژولار اجازه می دهد تا یک کفش ترمز یا گروه بهار را بدون جداسازی کامل جایگزین کند، زمان توقف نگهداری کوتاه و مصرف کم قطعات جایگزین.

4.5 سازگاری گسترده و ارتقاء مناسب

قطر داخلی قابل تنظیم خانه ترمز برای الکترود های خود پخت Φ400 Φ1200؛ با تجهیزات کامل کوره جدید و بازسازی سیستم الکترود کوره قدیمی مطابقت دارد،بدون نیاز به اصلاحات ساختاری در مقیاس بزرگ برای تجهیزات موجود در محل.

4.6 ضد دمای بالا، عملکرد پایدار در محیط های شدید

محافظ ضد پرتاب ضد عایق گرمی بیرونی گرمای تابش بالای کوره را جدا می کند و از پیری بهار و سوختگی مهر سیلان های هیدرولیکی جلوگیری می کند.عملکرد پایدار در شرایط ذوب مداوم بار بالا در مدت طولانی.

5صنایع قابل استفاده و محدوده ظرفیت کوره

• ذوب آهن: کوره های قوس فلزی سیلیکون، سیلیکوم مانگانز، فیرونیکل، فرو کروم، فرووانادیوم
• ذوب شیمیایی: اجاق های ذوب سیلیکون صنعتی، کاربید کلسیم، فسفر زرد
• متالورژی غیر فلزی: فواره های برقی رقیق کننده مس، خاکستری آلومینیوم، سرب-زنک
• پوشش ظرفیت: کوره های فلزی 6,300kVA، 12,500kVA، 16,500kVA، 25,000kVA، 33,000kVA، 45,000kVA، 63,000kVA

6تنظیمات تطبیقی اختیاری

1. سیستم هشدار نظارت آنلاین فشار فشار و موقعیت ترمز در زمان واقعی
2. محافظ ضد پاشی از فولاد ضد زنگ
3. استفاده از مجموعه خود تعویض برای کفش های اصطکاک ترمز
4. سازمانی هائیدرولیک شیلندر یکپارچه
5. بسته کامل قطعات یدکی: فواره های دیسک، کفش های ترمز ولکان شده، کیت های آبپاش هیدرولیکی

7تضمین خدمات در طول چرخه عمر

1. طراحی غیر استاندارد سفارشی: مطابق با پارامترهای قطر داخلی ترمز، ضرب و شتم، مقدار گروه بهار و ضرب و شتم لغزنده بر اساس قطر الکترود و پارامترهای عملکرد کوره
2. بررسی فنی در محل: مهندسان حرفه ای طرح تطبیق کلی برای سیستم الکترودی را ارائه می دهند
3. بازرسی دقیق کارخانه: آزمایش خستگی نیروی چسباندن، آزمایش نشت هیدرولیکی و آزمایش منطق قفل قبل از تحویل
4. پشتیبانی پس از فروش: تضمین کل مونتاژ، عرضه طولانی مدت کفش های ترمز، فواره های دیسک و سایر قطعات جایگزین آسیب پذیر، نصب و نگهداری در محل در سراسر کشور
