بازوی متقاطع رسانا
| محل منبع | چین |
|---|---|
| نام تجاری | Shaanxi Chengda |
| گواهی | ISO 9001 |
| شماره مدل | بر اساس ظرفیت پردازش تجهیزات مذاکره کنید |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | The price will be negotiated based on the technical requirements and supply scope of Party A |
| جزئیات بسته بندی | با توجه به الزامات خاص حزب الف بحث کنید |
| زمان تحویل | 2 ماه |
| شرایط پرداخت | L/C، D/P، T/T، وسترن یونیون |
| قابلیت ارائه | تکمیل زنجیره تامین تولید، عرضه به موقع و رعایت استانداردهای کیفیت |
جزئیات محصول
| گارانتی | 1 سال | تابع | تعویض/تعمیر |
|---|---|---|---|
| برنامه | استخراج طلا؛ لایروبی باطله | ظرفیت بار | 30 تن |
| محدوده قیمت | بر حسب قسمت متفاوت است | ماندگاری | بالا |
| برجسته کردن | قطعه ی جا به جا Cross Arm,قطعه ی الکتریکی Cross Arm,Cross Arm با ضمانت |
||
توضیحات محصول

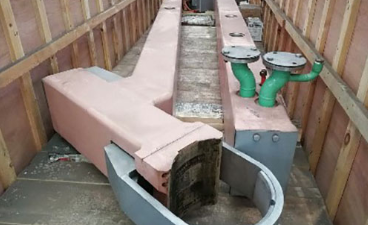

بازوی متقاطع رسانا
1خلاصه ی محصول
بازوی متقاطع رسانا، همچنین به عنوان بازوی رسانا الکترود نامیده می شود، جزء اصلی سیستم بلند کردن الکترود برای کوره های قوس فرو رفته، کوره های فلزات، کوره های سیلیکون صنعتی،کوره های کربید کلسیم و کوره های پالایش بستهاین دو عملکرد اصلی را ادغام می کند: پشتیبانی مکانیکی الکترود و انتقال قدرت جریان بزرگ، اتصال کابل های خنک شده با آب در یک انتهای و کلیمپ های الکترود در انتهای دیگر.
ساختار سنتی شبکه کوتاه جدا شده از لوله های مس رسان مستقل به علاوه پرتوهای پشتیبانی فولادی استفاده می کند که دارای طرح پیچیده، بسیاری از قطعات عایق بندی، مقاومت مدار بالا،تولید شدید گرما و از دست دادن قدرت زیاد. بازوی کراس رسانا یکپارچه آب خنک شده ما ساختار جعبه ای حفره ای ترکیبی از مس و فولاد یا آلومینیوم و فولاد ترکیبی را با کانال های آب خنک کننده در حال گردش داخلی اتخاذ می کند.این باعث حذف بسیاری از اجزای رسانا و عایق کننده می شود، مسیر رسانا را بسیار کوتاه می کند، اثر پوست و از دست دادن مقاومت را کاهش می دهد، عملکرد قوس را ثبات می دهد و مصرف انرژی ذوب را به طور قابل توجهی کاهش می دهد.کوره های الکتریکی متالورژیک سری کامل (000kVA)، بخش اصلی ارتقاء برای شبکه کوتاه برای تبدیل صرفه جویی در انرژی شرکت های ذوب.
2طبقه بندی عمده محصولات
2.1 بازوی متقاطع هدایت کننده آب خنک شده مس و فولاد (مدل استاندارد برتر)
- ماده: صفحه ترکیبی از مس بدون اکسیژن با رسانایی بالا + فولاد کربن با قدرت بالا ، جوش جعبه های حفره ای یکپارچه ، کانال آب خنک کننده لابراتوار دو لایه ای
- کوره های تطبیقی: کوره های قوس فشرده متوسط و بزرگ 63.000kVA، کوره های سیلیکونی صنعتی، کوره های فلزات
- مزیت های اصلی: مقاومت بسیار کم، ظرفیت حمل جریان عالی، سفتی ساختاری قوی، لرزش کم در طول بلند کردن الکترود؛ خنک سازی داخلی آب یکنواختدمای پایین سطح، طول عمر خدمت هماهنگ با بدن کوره
- کاربرد: کوره های کاملا بسته با قدرت بالا و جریان بالا با الزامات سختگیرانه صرفه جویی در انرژی و حفاظت از محیط زیست
2.2 بازوی متقاطع رسانا آلومینیوم فولاد (مدل کم هزینه)
- ماده: صفحه فولادی پوشانده با آلومینیوم رسانا با خالصیت بالا، ساختار خنک آب با جعبه خالی سبک وزن
- کوره های تطبیقی: کوره های کوچک و متوسط کربید کلسیم، سیلیکوم مانگانز، فیرونیکل
- مزایای اصلی: وزن خود سبک، بار بلند کردن کوچک سیستم هیدرولیک الکترود، هزینه تولید کم، حمل و نقل آسان و نصب
- کاربرد: کوره های الکتریکی کوچک و متوسط با ظرفیت متوسط با بار گرمایی متوسط
2.3 بازوی متقاطع تمام در یک رسانای شبکه کوتاه یکپارچه (مدل هوشمند پیشرفته)
- پیکربندی ارتقا یافته: صفحه پایه مس رسانای عقب یکپارچه، سنسور دمای داخلی و جریان آب، فلنج اتصال عایق با قدرت بالا،رابط یکپارچه نگهدارنده الکترود تغییر سریع
- کوره های تطبیقی: کوره های ذوب هوشمند بدون سرنشین فوق العاده بزرگ 33000 و 63000kVA
- مزیت های اصلی: طرح کلی کوتاه شبکه، مفاصل اتصال کمتری، مقاومت تماس کمتر؛ نظارت بر وضعیت خنک کننده در زمان واقعی، آلارم بیش از حد درجه حرارت خودکار،نگهداری آنلاین راحت
3ساختار اصلی و اصل کار
کل بازوی متقاطع رسانا متشکل از پنج مجموعه اصلی است: بدن بازوی رسانا کامپوزیت، کانال خنک کننده آب گردش داخلی، صفحه انتقال رسانا عقب،کلیمپ الکترود جلویی، انتهای اتصال و پایه ی پشتیبانی عایق.
- بدن بازوی هدایت کننده کامپوزیت
استفاده از صفحه کامپوزیت دو لایه مس / آلومینیوم فولاد. لایه مس / آلومینیوم هدایت جریان بزرگ را انجام می دهد ، در حالی که لایه فولاد قدرت تحمل مکانیکی را فراهم می کند.ساختار جعبه مستطیل توخالی توزیع جریان را بهینه می کند و اثر پوست را سرکوب می کند.
- کانال خنک کننده آب گردش بسته
طراحی کانال آب لابراتوار مستقل جدا شده از گرم شدن آب مرده محلی جلوگیری می کند.آب خنک کننده در داخل بدن بازو گردش می کند تا به طور مداوم گرمای ژول تولید شده توسط جریان بالا را از بین ببردنگه داشتن دمای سطح بازو در زیر حد ایمنی، جلوگیری از پیری عایق و تغییر گرما.
- صفحه انتقال رسانای عقب
صفحه مس ضخیم کاملاً جوش داده شده، به طور مستقیم با پایانه های کابل های خنک شده با آب متصل شده، منطقه تماس بزرگ، توزیع جریان یکنواخت و مقاومت تماس بسیار پایین.
- پایان اتصال کلیمپ جلویی
سطح نصب دقیق ماشینکاری شده با حامل الکترود، ساختار قفل قابل اعتماد، نیروی قفل پایدار برای جلوگیری از جابجایی الکترود و لرزش قوس.
- پایه ی پشتیبانی عایق شده
بلوک های عایق یکپارچه مقاوم در برابر دماهای بالا، بازوی متقاطع شارژ شده را از ستون ایستاده الکترود جدا می کنند.از بین بردن خطر نشت برق و شارژ کوتاه کل سیستم بلند کردن.
4مزیت های اصلی محصول
4.1 مقاومت پایین و صرفه جویی قابل توجهی در انرژی
ساختار رسانای یکپارچه مسیر انتقال جریان را کوتاه می کند، لوله های مس و قطعات عایق را حذف می کند، به طور موثر اثر پوست را تضعیف می کند،مانع شبکه کوتاه را 30٪ تا 50٪ کاهش می دهدمصرف انرژی ذوب به طور واضح در صورت کار طولانی مدت با بار کامل کاهش می یابد و مزایای اقتصادی قابل توجهی را به ارمغان می آورد.
4.2 سفتی ساختاری بالا و وضعیت ذوب پایدار
ساختار کامپوزیت جعبه توخالی دارای مقاومت خم شدن قوی و عملکرد ضد ارتعاش است. بالا بردن و پایین آوردن الکترود بدون لرزش شدید به آرامی انجام می شود، سوختن قوس پایدار است،یکپارچه میدان دمای کوره، نوسانات ترکیب آلیاژ کاهش یافت، بهره وری محصول نهایی بهبود یافت.
4.3 خنک کننده آب یکپارچه، عمر طولانی
خنک سازی داخلی با آب اجباری کنترل افزایش درجه حرارت کلی بازوی متقاطع، جلوگیری از فرسایش بیش از حد محلی لایه رسانا.عمر بسیار طولانی تر از ساختار سنتی پرتو رسانا جدا شده، کاهش تلفات زمان تعویض مکرر.
4.4 طراحی ساده شبکه کوتاه، هزینه نگهداری پایین تر
لغو اجزای رسانای متوسط پیچیده، فلنج های اتصال کمتری و نقاط مهر و موم؛ ساختار تقسیم شده ماژولار اجازه می دهد تا قطع و تعویض جزئی بدون حذف کل بازوی متقاطع,بازرسی روزانه و نگهداری راحت تر، مصرف قطعات جایگزین کمتر.
4.5 طراحی سبک وزن، بار بلند کردن کوچک
مدل کامپوزیت آلومینیوم فولاد به شدت وزن خود را کاهش می دهد، تقاضای قدرت خروجی از بطری بلند کننده هیدرولیک الکترود را کاهش می دهد، طول عمر ایستگاه هیدرولیک و قطعات مکانیکی بلند کننده را افزایش می دهد.
4.6 حفاظت چند لایه ای امن و قابل اطمینان
مجهز به یک مجموعه عایق با عملکرد بالا بین بازوی متقاطع و قاب بلند برای جلوگیری از نشت الکتریکی؛ ماژول نظارت بر دمای آب و جریان آنلاین اختیاری،آلارم اتوماتیک در صورت قطع آب یا گرم شدن بیش از حد، به طور موثر از حوادث سوختگی تجهیزات جلوگیری می کند.
5صنایع قابل استفاده و محدوده ظرفیت کوره
- ذوب آهن: کوره های قوس فلزی سیلیکون، سیلیکوم مانگانز، فیرونیکل، فرو کروم، فرووانادیوم
- ذوب شیمیایی: اجاق های ذوب سیلیکون صنعتی، کاربید کلسیم، فسفر زرد
- متالورژی غیر فلزی: فواره های برقی رقیق کننده مس، خاکستری آلومینیوم، سرب-زنک
- پوشش ظرفیت: کوره های فلزی 6,300kVA، 12,500kVA، 16,500kVA، 25,000kVA، 33,000kVA، 45,000kVA، 63,000kVA
6تنظیمات تطبیقی اختیاری
- سیستم هشدار آنلاین در زمان واقعی برای نظارت بر دمای آب و جریان
- مجموعه ای از پشتیبان های جداکننده ی یکپارچه ی با قدرت بالا
- فلنج اتصال برقی یکپارچه با آزادی سریع
- پوشش حفاظتی ضد پرتاب در دمای بالا برای سطح بازوی متقابل
- مجموعه ای کامل از اتصال و فیلترهای لوله های آب خنک کننده
7تضمین خدمات در طول چرخه عمر
- طراحی غیر استاندارد سفارشی: بهینه سازی طول بازو، اندازه بخش، جریان آب خنک کننده و طرح رابط بر اساس جریان ترانسفورمور کوره، قطر الکترود و فضای کارگاه
- بررسی فنی در محل: مهندسان حرفه ای طرح بهینه سازی شبکه کوتاه مدت را ارائه می دهند
- بازرسی دقیق کارخانه: آزمایش نشت آب تحت فشار هیدرولیکی، تشخیص مقاومت، آزمایش لرزش بار و تشخیص نقص جوش قبل از تحویل
- پشتیبانی پس از فروش: تضمین کل بازو، تامین طولانی مدت صفحه کامپوزیت، بلوک های عایق و سایر قطعات جایگزین، نصب و نگهداری در محل در سراسر کشور
