فریم شیب دار کوره - تجهیزات و پارامترهای فنی معرفی
| محل منبع | چین |
|---|---|
| نام تجاری | Shaanxi Chengda |
| گواهی | ISO 9001 |
| شماره مدل | بر اساس ظرفیت پردازش تجهیزات مذاکره کنید |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | The price will be negotiated based on the technical requirements and supply scope of Party A |
| جزئیات بسته بندی | با توجه به الزامات خاص حزب الف بحث کنید |
| زمان تحویل | 2 ماه |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | تکمیل زنجیره تامین تولید، عرضه به موقع و رعایت استانداردهای کیفیت |
جزئیات محصول
| استفاده کنید | انقباض حرارتی | مواد ساخته شده است | توسط فولاد ضد زنگ |
|---|---|---|---|
| رانندگی کنید | موتور | شفافیت | شفاف |
| نام محصول | قطعات یدکی | بسته بندی | کارتن کاغذی |
| کیهان | برد کنترل pcb لودر خلاء | کلمات کلیدی | تخته مدار PCB خشک کن رطوبت گیر; |
| دسته بندی | خودرو | ||
| برجسته کردن | تجهیزات فریم شیلنگ کوره خمشی,پارامترهای فنی فریم شیک کوره,قطعات یدکی برای کوره های شیب دار |
||
توضیحات محصول
فریم شیب دار کوره - تجهیزات و پارامترهای فنی معرفی
1خلاصه ی تجهیزات
فریم شیب دار کوره، همچنین به عنوان فریم شیب دار نوع جعبه منحنی نیز شناخته می شود، اصلی حمل بار و تجهیزات شیب دار برای کوره های قوس فرو رفته فلزی، کوره های قوس الکتریکی DC،کوره های پالایش، کوره های فسفر زرد، کوره های ذوب سیلیکومنگنز/فرووانادیم.واحد کامل تحمل وزن کامل بدن کوره، و با سیلندر های هیدرولیک همکاری می کند تا اقدامات خم برای ضربه زدن، تخلیه slag، لرزش ذوب گرم و از بین بردن slag را تکمیل کند.آن را به طور گسترده ای در صنعت فلزات فلزی و فلزات غیر فلزی استفاده می شود.
توابع اصلی
- حامل با وزن کامل: تمام بارها از جمله پوسته کوره، پوشش، سیستم رسانا و دستگاه های خنک کننده آب را پشتیبانی می کند.
- شیب قابل کنترل: محرک هیدرولیکی کوره را به جلو و عقب می کند تا فلز ذوب شده و slag را تخلیه کند.
- ایمنی خود قفل: سطح پشتیبانی منحنی موقعیت پس از تنظیم مجدد را محدود می کند تا از سرنگونی کوره در صورت شکست هیدرولیکی جلوگیری شود.
- بافری سخت: ساختار جوش جعبه های سخت فلز در برابر ضربه های متناوب و تغییر دما در دمای بالا در طول ذوب مقاومت می کند.
2کل ساختار
2.1 فریم اصلی حامل بار

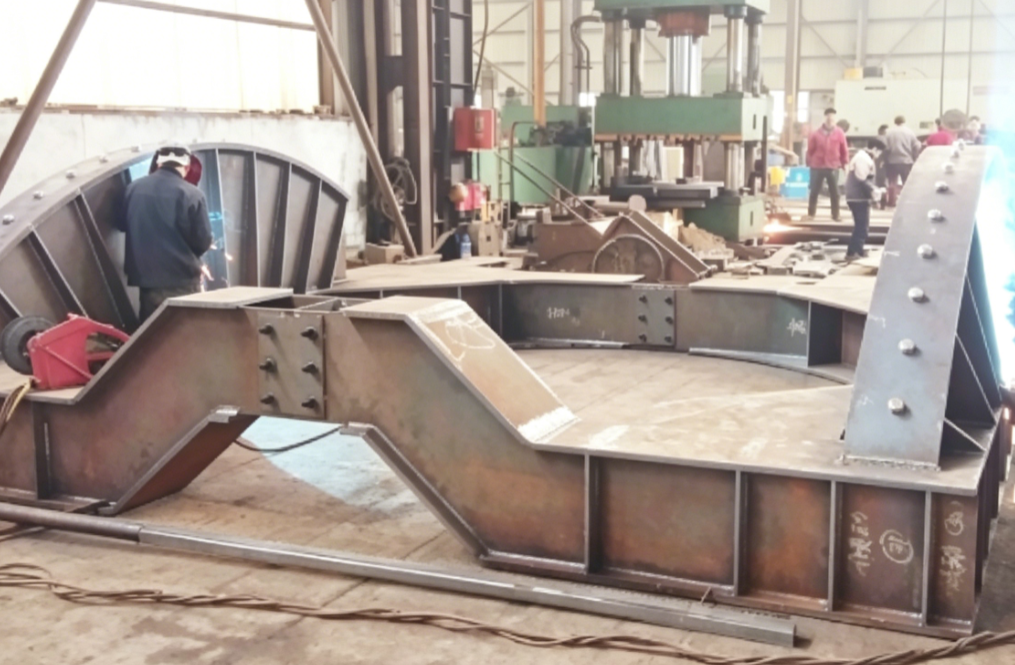

- شکل ساختاری: پایه منحنی یکپارچه با بسته بندی جعبه + صفحه های supported arc منحنی دو طرفهجوشکاری کاملاً نفوذی با صفحه های فولادی ضخیم فلز کم آلیاژ Q355B با قدرت بالا و پارتیشن های تقویت کننده داخلیدر تصویر می توان اجسام جعبه های قطعی و سازه های اتصال تقویت شده با بولت را دید.
- قوس پشتیبانی خمیده: مسیر قوس در هر دو طرف روی رول های پایه برای کاهش مقاومت خم شدن می چرخد.
- تقویت جانبی: صفحه های اتصال عمودی ضخیم و بخش های ماژولار با بولت های قوی برای حمل تقسیم و مونتاژ در محل.
- پایه پایین: یک پایه مربع مستطیل یکپارچه است که از طریق بولت های لنگر گذاری شده به طور محکم به پایه بتنی ثابت می شود.
2.2 سازگاری قطعات محرک سیستم کامل
- سیلندر های شیب دار هیدرولیکی: دو سیلندر فشار هم زمان، تامین روغن از ایستگاه هیدرولیک با فشار بالا.
- گروه رولر پشتیبانی: رولر های ثابت حمل بار بر روی پایه برای حمل فریم چرخدار خمیده.
- مکانیسم قفل کردن محدودیت مکانیکی: حفاظت دوگانه از محدودیت سخت مکانیکی و دریچه خود قفل هیدرولیکی.
- کدگر تشخیص زاویه: بازخورد در زمان واقعی زاویه شیب برای تنظیم سرعت PLC به طور خودکار.
- بلوک های پشتیبانی اضطراری: بلوک های توقف مکانیکی در موقعیت صفر برای از بین بردن خطر سرنگون شدن تحت کاهش فشار.
2.3 دو نوع اصلی ساختاری
- (مدل در عکس، جریان اصلی برای کوره های قوس غرق شده)بدن کوره بر روی رول های پشتیبانی در امتداد قوس تکان دهنده می چرخد ، دارای شیب پایدار و ضربه کم است ، مناسب برای کوره های قوس زیر آب با ظرفیت بزرگ است.
- فریم چرخدار مثلث منحرف (مخصوص برای شاکر های شاکر)ساختار مثلث محوری محرک توسط محرک محرک، برای مخلوط کردن فلز داغ و همگراسازی استفاده می شود، با تمرکز بر یکنواخت محرک.
3پارامترهای فنی استاندارد (مخصوصیات عمومی بر اساس تن)
3.1 پارامترهای اساسی عمومی
| عنصر پارامتر | شاخص استاندارد فنی |
|---|---|
| مواد اصلی بدن | Q355B صفحه فولاد فلزی با قدرت بالا برای بدن جعبه، صفحه قوس ضخیم شده به 40 ~ 80mm |
| فرآیند جوش | جوش قوس خودکار کاملاً نفوذ شده، آزمایش غیر مخرب UT برای جوش |
| نوع راننده شیب دار | فشار کار سیستم هیدرولیک 16 ~ 31.5MPa |
| زاویه جهش استاندارد | طرف ضربه: 0 ~ 25 °، طرف تخلیه slag: 0 ~ 12 °؛ حداکثر زاویه خم شدن 45 ° |
| سرعت خم شدن | سرعت دوگانه: سرعت پایین 0.2 ~ 0.5 ° / s (ضد پاشیدن در هنگام ضربه زدن) ، سرعت بالا 1 ~ 1.5 ° / s (بازگشت کوره خالی) |
| دقت موقعیت | ±0.5°، زاویه ثابت و دلخواه در دسترس است |
| حفاظت از ایمنی | بیمه دوگانه دریچه باز کن هیدرولیکی + محدودیت سخت مکانیکی، قفل خودکار در صورت قطع برق |
| ظرفیت فرن قابل استفاده | کوره های قوس عمیق 3000kVA ~ 45000kVA، کوره های پالایش، کوره های ذوب DC |
| واحد واحد وزن حامل | قابل تنظیم از 30 تا 600 تن |
| دمای محیط کار | -20°C ~ 120°C، مقاوم در برابر دمای بالا تابش از بدن کوره |
3.2 پارامترهای انتخاب بر اساس ظرفیت کوره
- فریم کوچک کوره قوس زیر آب (3000 ~ 6300kVA)
- ظرفیت حمل کل: ≤120t
- ضخامت صفحه قوس: 40mm
- مشخصات سیلندر: سیلندر های دوقلو Φ160/110 با محرک 1200mm
- ابعاد کلی: L6.2m × W3.8m × H1.6m
- فریم راکر کوره های قوس آبی متوسط (12500 ~ 25000kVA، جریان اصلی در بازار)
- ظرفیت حمل کل: 200 ~ 380t
- ضخامت صفحه قوس: 60 میلی متر، دو لایه ضلع تقویت کننده در داخل بدن جعبه
- مشخصات سیلندر: سیلندر های هم زمان Φ200/140 با محرک 1600mm
- زاویه شیب حداکثر 28°، مجهز به پایه پشتیبانی اضطراری مستقل
- فریم شیک کوره قوس عمیق DC بزرگ (30000 ~ 45000kVA)
- ظرفیت حمل کل: 400 تا 600 تن
- ضخامت صفحه قوس 80 میلی متر، ساختار تقسیم بولت (نوع تقسیم در عکس نشان داده شده)
- محرک تعادل هم زمان چهار سیلندر، با ایستگاه هیدرولیک جریان بزرگ مطابقت دارد
- مجهز به صفحه محافظ عایق گرما با آب خنک شده برای مقاومت در برابر تابش طولانی مدت درجه حرارت بالا
4مزایای تجهیزات اصلی
- ساختار جعبه مقاوم به تغییر شکل با سفتی بالاضلع های پارتیشن داخلی متراکم، زمان خم شدن ذوب را از بین می برند و از تغییر شکل و ترک شدن در معرض دمای بلند مدت و بار سنگین جلوگیری می کنند.مناسب برای حمل و نقل و جدا کردن.
- طراحی ماژولار بخش بندی شدهجفت گیری قطعات بولت شده همانطور که در تصویر نشان داده شده است ، قطعات بزرگ می توانند برای حمل و نقل تقسیم شوند تا مشکلات حمل و نقل بیش از حد عرض و ارتفاع را حل کنند ، مونتاژ سریع در محل.
- شیب گذاری ثابت با تاثیر کماصطکاک چرخدار منحنی به جای میله چرخش سفت، بدون گیر زدن در هنگام خم شدن، نوسانات سطح مایع کوچک در طول ضربه زدن برای کاهش از دست دادن اسپش فلز ذوب شده.
- حفاظت ایمنی چند لایه ایپشتیبانی دوگانه از بلوک های خود قفل هیدرولیک و مکانیکی، جلوگیری از لول زدن کوره حتی اگر لوله هیدرولیک شکسته شود یا برق قطع شود.
- سازگاری قوی اتوماسیونبا سیستم کنترل PLC مطابقت دارد، از حالت های عملیاتی از راه دور و محلی پشتیبانی می کند، ارتباط با سیستم های تغذیه جلوی کوره و پاکسازی گرد و غبار
5شرایط کاری قابل اجرا در ذوب
- صنعت فلزات آهن: استفاده و تخلیه زباله از کوره های قوس سیلیکومنگنز، فیرو کروم، فیرووانادیوم، فیرومانز و سیلیکون.
- ذوب غیر فلزی: نورد کردن کوره های فسفر زرد، کوره های تصفیه مس و نیکل و کوره های داغ.
- فولاد سازی قوس الکتریکی: از بین بردن و استفاده از لجن از کوره های تصفیه کوچک و کوره های ذوب زباله
- انتقال گرم لودل: فریم تکان دهنده عجیب و غریب با لودل برای هوموگنیزاسیون آهن ذوب و انتقال مواد داغ همکاری می کند.
6فهرست تجهیزات کمکی مشابه
- ایستگاه هیدرولیکی با فشار بالا (پمپ های دوگانه، یکی برای کار و دیگری برای آماده سازی، خنک کننده هوا/آب، تبعید گرما)
- سیلندر های هیدرولیک هم زمان + لوله های فشار بالا، کانکتورهای ضد انفجار
- پایه ی رول های حامل بار، پیچ لنگر های جاسازی شده مجموعه ی کامل
- حسگر زاویه، کابینت کنترل کنسول کار
- بلوک های توقف محدودی مکانیکی، صفحات محافظ عایق حرارتی، سیستم روان کننده
