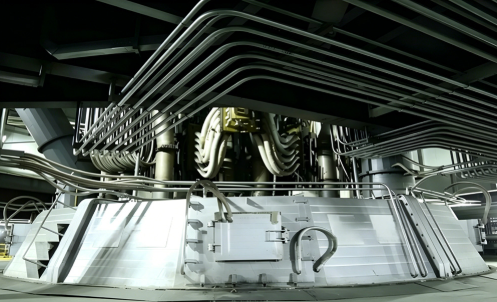

کوره قوس زیرپودری DC چند الکترودی با ظرفیت بالا 6300KVA برای ذوب سرباره وانادیوم-تیتانیوم مگنتیت ISO 9001
| محل منبع | شانشی، چین |
|---|---|
| نام تجاری | Shaanxi Chengda |
| گواهی | ISO 9001:2015 |
| شماره مدل | مولتی الکترود DC SAF-VTM 6300 |
| مقدار حداقل تعداد سفارش | 1 مجموعه |
| قیمت | The price will be negotiated based on the technical requirements and supply scope of Party A |
| جزئیات بسته بندی | با توجه به الزامات خاص حزب الف بحث کنید |
| زمان تحویل | 2-3 ماه |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | تکمیل زنجیره تامین تولید، عرضه به موقع و رعایت استانداردهای کیفیت |
جزئیات محصول
| نوع کوره | کوره قوس زیردریایی DC چند الکترود | ظرفیت ترانسفورماتور | 6300 KVA |
|---|---|---|---|
| دمای عملیاتی | 1550-1750 درجه سانتیگراد | پیکربندی الکترود | 3 الکترود گرافیتی Φ500-600mm |
| کنترل پایه سرباره | CaO/SiO2 1.3-1.8 | نرخ بازیابی وانادیوم | ≥88٪ |
| میزان بازیابی آهن | ≥98٪ | درجه سرباره تیتانیوم | TiO2 ≥45٪ |
| سیستم کنترل | PLC با یکپارچه سازی DCS | حالت خنک کننده | خنک کننده آب حلقه بسته تحت فشار |
| ظرفیت پردازش روزانه | 50-80 تن | ||
| برجسته کردن | کوره قوس زیر آب 6300KVA,کوره قوس زیرپودری DC برای ذوب سرباره,تجهیزات ذوب وانادیوم-تیتانیوم مگنتیت |
||
توضیحات محصول
کوره قوس زیر سربارهای DC چند الکترودی برای ذوب جامع سنگ معدن وانادیوم-تیتانیوم
این کوره قوس زیر سربارهای DC چند الکترودی یک راه حل تخصصی ذوب در دمای بالا است که برایاستفاده جامع از منابع سنگ معدن وانادیوم-تیتانیوممهندسی شده است. با ترکیب فناوری پیشرفته قوس زیر سربارهای DC چند الکترودی با کنترل دقیق شیمی سرباره، بازیابی همزمان وانادیوم و آهن را با تولید سرباره تیتانیوم با درجه بالا به عنوان یک محصول جانبی ارزشمند، به حداکثر رساندن ارزش اقتصادی هر تن ماده خام پردازش شده، دستیابی مییابد.
اصل کار اصلی
کوره به عنوان یککوره مقاومت قوس زیر سربارهای DCبا سه الکترود گرافیتی که در لایه سرباره غوطهور شدهاند، کار میکند. جریان الکتریکی از سرباره عبور کرده و حرارت مقاومتی تولید میکند که دمای ذوب پایدار 1550-1750 درجه سانتیگراد را حفظ میکند. کنسانتره سنگ معدن وانادیوم-تیتانیوم به طور مداوم تغذیه شده و تحت کاهش کربوترمال قرار میگیرد: اکسیدهای آهن به آهن مذاب کاهش مییابند، اکسیدهای وانادیوم کاهش یافته و در فاز آهن غنی میشوند، در حالی که اکسیدهای تیتانیوم در فاز سرباره متمرکز میشوند. پیکربندی چند الکترودی توزیع حرارت یکنواخت را در سراسر منطقه قوس زیر سرباره تضمین میکند و مناطق سرد را از بین میبرد و راندمان کاهش را به حداکثر میرساند.
مزایای فنی کلیدی
فناوری قوس زیر سربارهای DC چند الکترودی
- عملیات غوطهوری سه الکترود: سه الکترود گرافیتی Φ500-600 میلیمتری به طور کامل در لایه سرباره غوطهور شده و گرمایش مقاومتی پایدار با 30% راندمان حرارتی بالاتر نسبت به کورههای قوس باز را فراهم میکنند.
- منطقه ذوب بدون قوس: عملیات زیر سرباره، فرسایش نسوز مربوط به قوس را از بین میبرد و عمر آستر کوره را به 500-800 ذوب افزایش میدهد.
- هم زدن برتر حمام سرباره: توزیع جریان DC چند الکترودی، هم زدن الکترومغناطیسی قوی را در حمام سرباره ایجاد میکند و دمای یکنواخت (±5°C) و ترکیب را در سراسر مذاب تضمین میکند.
- کاهش مصرف الکترود: عملیات زیر سرباره، الکترودها را از اکسیداسیون محافظت میکند و مصرف گرافیت را 40-50% نسبت به کورههای قوس باز کاهش میدهد.
بازیابی جامع منابع
- نرخ بازیابی وانادیوم ≥88%: قلیائیت سرباره بهینه شده (CaO/SiO₂ 1.3-1.8) و شرایط کاهش عمیق، انتقال وانادیوم به فاز آهن را به حداکثر میرساند.
- نرخ بازیابی آهن ≥98%: کاهش تقریباً کامل اکسید آهن، آهن مذاب حاوی وانادیوم با کیفیت بالا را برای فولادسازی پاییندستی تولید میکند.
- سرباره تیتانیوم با درجه بالا (TiO₂ ≥45%): شرایط ذوب کنترل شده، اکسیدهای تیتانیوم را در فاز سرباره متمرکز کرده و یک محصول جانبی قابل فروش برای تولید دیاکسید تیتانیوم یا فرآیندهای کلرزنی تولید میکند.
- فلسفه صفر زباله: تمام جریانهای خروجی (آهن حاوی وانادیوم، سرباره غنی از تیتانیوم، گاز خروجی) ارزشگذاری میشوند و به استفاده جامع از منابع دست مییابند.
کنترل دقیق شیمی سرباره
- تنظیم قلیائیت در زمان واقعی: سیستم تغذیه خودکار آهک و سیلیس، نسبت بهینه CaO/SiO₂ (1.3-1.8) را برای حداکثر پارتیشنبندی وانادیوم به فاز آهن در حالی که سیالیت خوب سرباره را تضمین میکند، حفظ میکند.
- کنترل اشباع MgO: افزودن کنترل شده MgO تا سطح اشباع، آستر نسوز منیزیا-کربن را از حمله شیمیایی محافظت کرده و عمر آستر را افزایش میدهد.
- مدیریت فعالیت TiO₂: محتوای TiO₂ سرباره در 35-50% حفظ میشود تا از تشکیل کاربید/کربونیترید تیتانیوم که ویسکوزیته سرباره و به دام افتادن فلز را افزایش میدهد، جلوگیری شود.
راندمان انرژی و عملکرد زیست محیطی
- ضریب توان ≥0.95: سیستم رکتیفایر DC با ضریب توان طبیعی بالا، نیاز به تجهیزات جبران توان راکتیو را از بین میبرد.
- بازیابی حرارت اتلافی: گاز خروجی در دمای 800-1000 درجه سانتیگراد از دیگ بخار بازیابی حرارت عبور کرده و بخار را برای تولید برق در محل یا گرمایش فرآیند تولید میکند.
- سیستم گاز دودکش بسته: هود کوره کاملاً محصور با فیلتر کیسهای، گوگردزدایی و نیتروژنزدایی مطابق با استانداردهای انتشار EU BAT (بهترین تکنیکهای موجود).
- بازیافت آب: سیستم خنککننده آب حلقه بسته با نرخ بازیافت آب 95%+, مصرف آب شیرین را به حداقل میرساند.
کنترل هوشمند فرآیند
- کنترل یکپارچه DCS: سیستم کنترل توزیع شده با کنترلکنندههای PLC افزونه برای مدیریت توان کوره، موقعیت الکترود، نرخ تغذیه و شیمی سرباره.
- تجزیه و تحلیل سرباره در زمان واقعی: نظارت آنلاین ترکیب سرباره مبتنی بر XRF با تنظیم خودکار شار برای حفظ شیمی هدف.
- نگهداری پیشبینانه: نظارت بر سلامت تجهیزات مبتنی بر هوش مصنوعی با تجزیه و تحلیل الگوهای ارتعاش، دما و جریان برای پیشبینی نیازهای نگهداری قبل از وقوع خرابی.
- قابلیت عملیات از راه دور: نظارت و کنترل از راه دور مبتنی بر VPN امن، پشتیبانی تخصصی را از هر مکانی در سراسر جهان امکانپذیر میسازد.
ساختار تجهیزات
| جزء | مشخصات |
|---|---|
| پوسته کوره | ورق فولادی جوش داده شده سنگین، طراحی استوانهای با کف تقویت شده |
| آستر نسوز | چند لایه: لایه کاری منیزیا-کربن + لایه ایمنی آلومینا بالا + عایق |
| درب کوره | درب مهر و موم شده خنک شونده با آب با درگاههای تغذیه، دهانههای الکترود و کانال گاز خروجی |
| سیستم الکترود | 3 * Φ500-600 میلیمتری الکترود گرافیتی، بالابر هیدرولیکی مستقل + تنظیم |
| آند کف | الکترود رسانای کف تعبیه شده چند نقطهای با نظارت بر دما |
| منبع تغذیه | رکتیفایر تریستور 6300KVA، 35kV اولیه / 180-350V ثانویه (11 مرحلهای) |
| شبکه کوتاه | باسبار مسی خنک شونده با آب + کابل انعطافپذیر طرح مثلثی سه بعدی |
| سیستم تغذیه | قیف توزین + توزیع کننده دوار + لولههای تغذیه متعدد برای شارژ یکنواخت |
| سیستم تخلیه | شیر تخلیه آهن جداگانه (کف) و شیر تخلیه سرباره (جانبی)، تفنگ گلی هیدرولیکی + مته |
| سیستم گاز خروجی | کانال خنک شونده با آب + محفظه احتراق + دیگ بخار بازیابی حرارت + کیسه خانه + FGD |
| سیستم هیدرولیک | ایستگاه هیدرولیک مرکزی برای عملیات الکترود، بالابر درب، کج کردن و تخلیه |
| خنک کننده آب | سیستم تحت فشار حلقه بسته، مبدل حرارتی صفحه، پشتیبان برج خنک کننده |
پارامترهای فنی
| پارامتر | مقدار |
|---|---|
| ظرفیت ترانسفورماتور | 6300 KVA |
| ولتاژ اولیه | 35 کیلو ولت |
| ولتاژ ثانویه | 180-350 ولت (تنظیم در حین بار 11 مرحلهای) |
| جریان نامی ثانویه | 10,400-20,200 آمپر |
| دمای عملیاتی | 1550-1750°C |
| قطر پوسته کوره | Φ6200 میلیمتر |
| ارتفاع پوسته کوره | 4200 میلیمتر |
| قطر الکترود | Φ500-600 میلیمتر * 3 الکترود |
| دایره گام الکترود | Φ2200 ± 100 میلیمتر |
| ظرفیت پردازش روزانه | 50-80 تن |
| مصرف برق | 700-900 کیلووات ساعت بر تن خوراک |
| مصرف الکترود | 1.5-2.5 کیلوگرم بر تن (عملیات زیر سرباره) |
| نرخ بازیابی وانادیوم | ≥88% |
| نرخ بازیابی آهن | ≥98% |
| درجه سرباره تیتانیوم | TiO₂ ≥45% |
| ضریب توان | ≥0.95 |
| قلیائیت سرباره (CaO/SiO₂) | 1.3-1.8 (کنترل خودکار) |
| مصرف آب خنک کننده | ~100 متر مکعب در ساعت (حلقه بسته) |
| عمر آستر | 500-800 ذوب |
| ساعات کارکرد سالانه | ≥8,000 ساعت |
دامنه کاربرد
- ذوب جامع کنسانتره سنگ معدن وانادیوم-تیتانیوم
- پردازش سنگ معدن وانادیوم-تیتانیوم ماسه دریا
- کاهش و جداسازی سنگ معدن آهن حاوی وانادیوم و تیتانیوم
- تولید سرباره تیتانیوم برای تولید TiO₂ فرآیند کلر
- استفاده جامع از سنگ معدن آهن پیچیده چند فلزی
- ارزشگذاری زبالههای جامد متالورژیکی با محتوای V-Ti-Fe
خدمات پس از فروش
- 1 سال گارانتی جامع برای تمام اجزای اصلی
- تیم مهندسی حرفهای برای نصب کلید در دست، راهاندازی سرد/گرم و آموزش اپراتور
- پشتیبانی فنی از راه دور 24/7 با عیبیابی با کمک ویدئو
- لجستیک قطعات یدکی جهانی با موجودی قطعات یدکی حیاتی
- قراردادهای خدمات بازرسی سالانه کوره و نگهداری پیشگیرانه
- مشاوره بهینهسازی فرآیند برای بهبود توان خروجی و نرخ بازیابی
امروز با ما تماس بگیرید برای یک پیشنهاد مهندسی سفارشی شامل تراز جرم و انرژی، طرحبندی تجهیزات و قیمتگذاری دقیق متناسب با الزامات پردازش سنگ معدن وانادیوم-تیتانیوم شما.
