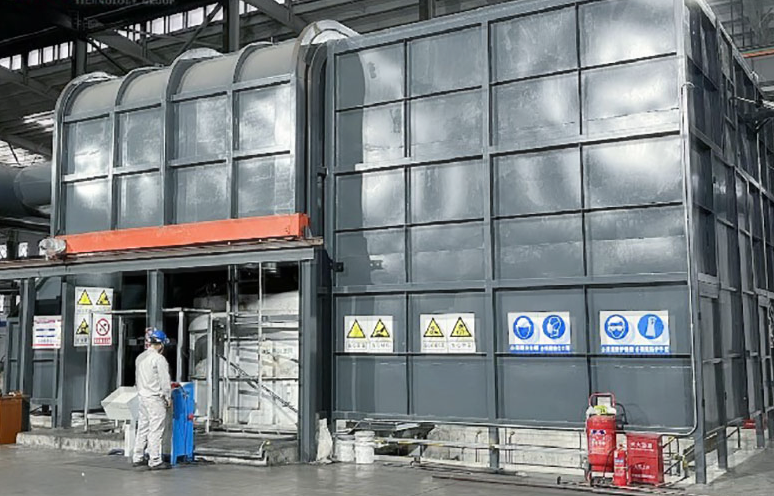

تجهیزات کوره های الکتریکی برای تصفیه ذغال مس

تجهیزات کوره برقی تصفیه سرباره مس

1. ترکیب تجهیزات (بدنه کوره + سیستم های کمکی)

1.1 بدنه کوره (هسته)

• نوع کوره:کوره قوس دار سه فاز / کوره تخلیه دایره ای / مستطیلی; تغذیه مستقیم سرباره داغ برای صرفه جویی قابل توجه در انرژی.
• پوسته: صفحه فولادی با ضخامت 16 تا 30 میلی متر با سفت کننده ها برای استحکام بالا و مقاومت در برابر تغییر شکل.
• پوشش:آجر با آلومینا بالا + آجر کربن + ریخته گری نسوز، نسوز ≥1550 ℃، مقاومت عالی در برابر خوردگی سرباره و شوک حرارتی، عمر مفید ≥18 ماه.
• سقف:سقف آب خنک کاملا آب بندی شدهدارای سوراخ های الکترود مرکزی + پورت های دما/تغذیه برای جلوگیری از نشت گاز دودکش و رعایت استانداردهای زیست محیطی.
• روی Openings ضربه بزنید: آب خنک + آستر نسوز;خروجی سرباره بدون چربی بالا، خروجی آلیاژ Cu-Fe پایینی; دمای ضربه زدن 1300-1450 درجه سانتیگراد.

1.2 سیستم الکترود

• الکترودها: الکترودهای گرافیتی با خلوص بالا،φ350–600 میلی متررسانایی خوب، مقاومت در برابر دمای بالا، مصرف کم.
• صلیب بازو: آلیاژ مس آب خنک، ظرفیت جریان بالا، امپدانس کم، منبع تغذیه پایدار.
• بلند کردن:PLC کنترل حلقه بسته تمام اتوماتیکبرای تنظیم دقیق طول قوس و دما، پاسخ سریع، نوسانات کوچک.

1.3 منبع تغذیه و سیستم برق

• ترانسفورماتور:4000-25000 کیلو ولت آمپرچرخ دنده های چند ولتاژ (200–500 ولت) برای مراحل ذوب/کاهش/ شفاف سازی.
• جریان رتبه بندی شده: 10000-40000A، امپدانس کوتاه شبکه کم، راندمان حرارتی بالا.
• کابینه کنترل: PLC + صفحه نمایش لمسی، یکپارچه سازیکنترل دما، تنظیم قدرت، لغزش الکترود، هشدار خطا، قابلیت ردیابی داده ها، عملکرد تمام اتوماتیک.

1.4 تغذیه / پیش تصفیه سرباره داغ (اختیاری)

• سرباره شویی داغ: شیب 30-45 درجه، پوشش سرامیکی کوراندوم؛تغذیه مستقیم سرباره داغ 1200–1400 ℃گرم شدن مجدد سرباره سرد را از بین می برد،60% + انرژی صرفه جویی می کند.
• خرد کردن و غربالگری سرباره سرد: سنگ شکن فکی + صفحه ارتعاشی، تغذیه ≤300 میلی متر، تخلیه 5-25 میلی متر، ظرفیت 30-150 تن در ساعت.

1.5 حفاظت از محیط زیست و تجهیزات کمکی

• آب خنک کننده: خنک کننده اجباری برای پوسته، سقف و بازوی متقاطع. دمای سطح ≤35 ℃، ایمن و قابل اعتماد.
• تصفیه گاز دودکش: مهر و موم + حذف گرد و غبار کیسه + بازیابی گرمای زباله انتشار گرد و غبار ≤10mg/m³، CO موجود در گازهای دودکش قابل بازیافت.
• کج شدن هیدرولیک (اختیاری): زاویه شیب 0-45 درجه، آسان برای حذف سرباره، تمیز کردن و نگهداری.

2. پارامترهای فنی اصلی (مدل های استاندارد، قابل تنظیم)

2.1 ظرفیت پردازش

• فرم مواد اولیه:سرباره مایع داغ (1200-1400 درجه سانتیگراد) / سرباره خنک شده با آب سرد
• ظرفیت:15 تا 80 تن در ساعت (360 تا 1920 تن در روز)
• مصرف برق در هر تن:≤380 کیلووات ساعت در تن (خوراک سرباره داغ)

2.2 شاخص های ذوب

• دمای کاری:1250-1500 ℃(اوج 1550 ℃)
• نرخ بازیابی مس:≥88٪(مجموع ≥93%)
• میزان بازیابی آهن:≥95%(گرید آلیاژ آهن ≥65%)
• Zn/Au/Ag: بازیابی جامع ≥82%
• محصولات:آلیاژ Cu-Fe (Cu≥15%) / مس تاول زده / مات با عیار بالا

2.3 پارامترهای بدنه کوره

• اندازه اجاق:φ3000-5500 میلی متر × H3500-6000 میلی متر(دایره ای)
• ظرفیت ترانسفورماتور:4000/8000/12000/20000kVA
• قطر الکترود:350/400/500/600 میلی متر
• ضربه الکترود: 1200-1800 میلی متر
• حالت کنترل: PLC تمام اتوماتیک + حالت دوگانه دستی

2.4 شاخص های باطله

• محتوای مس سرباره بدون چربی:≤0.3٪
• میزان استفاده از باطله:100%(آب کوئنچ شده برای مصالح ساختمانی/شیشه سرامیک)

3. مزایای اصلی

1. تغذیه مستقیم سرباره داغ، صرفه جویی در مصرف انرژی: 1200-1400 ℃ سرباره گرم تغذیه شده به طور مستقیم، از بین بردن گرم شدن مجدد سرباره سرد،60% + صرفه جویی در مصرف برق، هزینه عملیاتی کم
2. کاهش با راندمان بالا، بازیابی با ارزش بالا: کاهش دمای بالا + شفاف سازی،Cu≥88%, Fe≥95% بازیابی، محصول جانبی آلیاژ Cu-Fe، مزایای اقتصادی قابل توجهی دارد.
3. مهر و موم شده و سازگار با محیط زیست، ایمن و پایدار: کاملا مهر و موم شده + حذف گرد و غبار با راندمان بالا، بدون نشت، انتشار کم. نظارت هوشمند + قفل ایمنی، عملکرد مداوم طولانی مدت قابل اعتماد.
4. آستر بادوام، تعمیر و نگهداری آسان: دیرگدازهای با کیفیت بالا + طراحی بهینه، عمر آستر ≥18 ماه. ساختار مدولار، بازرسی سریع، خرابی کمتر.
5. سفارشی سازی بالا و سازگاری گسترده: سفارشی شده بر اساس ترکیب سرباره، ظرفیت و الزامات محیطی، مناسب برای خطوط ذوب مس کوچک تا بزرگ.

4. زمینه های کاربردی

• ذوب مس: تخلیه کوره فلاش، مبدل و سرباره تصفیه
• متالورژی غیرآهنی: غنی‌سازی فلز با ارزش از سرب روی، نیکل و سرباره قلع
• دفع زباله های خطرناک: کاهش، درمان بی ضرر و بازیافت زباله های جامد صنعتی
• مصالح ساختمانی: باطله های آب شده برای سنگدانه ها، شیشه-سرامیک و مصالح پایه جاده

5. مدل ها و خدمات

• مدل های استاندارد:کوره برقی تصفیه سرباره مس 15 تن در ساعت / 30 تن در ساعت / 50 تن در ساعت / 80 تن در ساعت
• سفارشی سازی: اندازه اجاق، ظرفیت ترانسفورماتور، سطح اتوماسیون، لوازم جانبی محیطی
• سرویس کلید در دست: طراحی، ساخت، نصب و راه اندازی، آموزش، پشتیبانی پس از فروش
