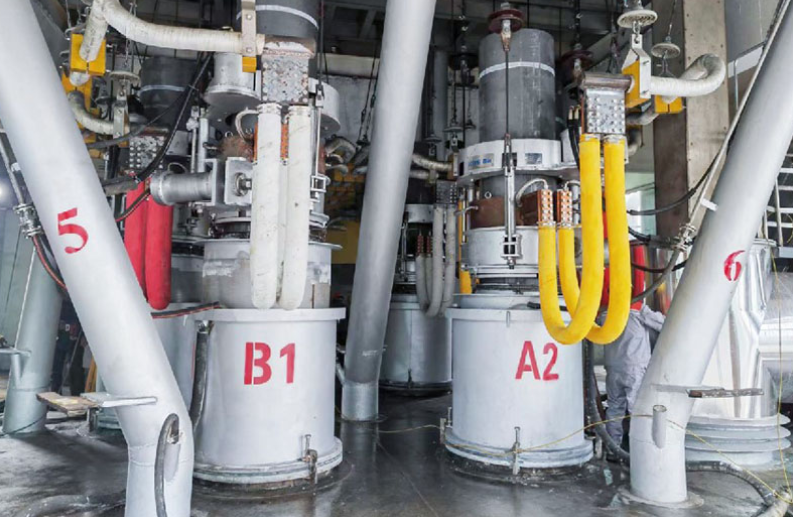

کوره ذوب فوسفور زرد (کوره الکتریکی تولید فوسفور)

کوره ذوب فسفر زرد (کوره برقی تولید فسفر)

1. ترکیب تجهیزات

1.1 سیستم بدنه کوره

• پوسته کوره: ساخته شده از صفحه فولادی با ضخامت 16 تا 25 میلی متر با دنده های سفت کننده برای استحکام بالا و مقاومت در برابر تغییر شکل.
• آستر کوره: آجر با آلومینا بالا / آجر کربن + ریخته گری نسوز،نسوز ≥1550 ℃با مقاومت عالی در برابر خوردگی سرباره و شوک حرارتی.
• سقف کوره و کانال گاز: سقف آب بندی شده با آب خنک با سوراخ های الکترود مرکزی. مجرای گاز با دمای بالا عایق شده برای جلوگیری از تراکم و انسداد.
• ضربه زدن سرباره و آهن: آب خنک + آستر نسوز; دمای ضربه زدن 1350-1450 درجه سانتیگراد، حذف دوره ای سرباره و فسفر آهن.

1.2 سیستم الکترود (هسته)

• الکترودها: الکترودهای گرافیتی با خلوص بالا، قطر300-500 میلی متربا رسانایی خوب، مقاومت در برابر دمای بالا و مصرف کم.
• بازوی متقاطع رسانای جریان: آلیاژ مس خنک شده با آب، ظرفیت جریان زیاد، امپدانس کم، منبع تغذیه پایدار.
• بالابر الکترود: کنترل خودکار حلقه بسته PLC برای تنظیم دقیق طول قوس و دما.

1.3 مکانیزم کج کردن و ضربه زدن هیدرولیک

• درایو هیدرولیک،زاویه کج 0-45 درجه، عملکرد صاف، آسان برای حذف و نگهداری سرباره.
• مجهز به دستگاه های محدود و خود قفل برای ایمنی.

1.4 سیستم کنترل الکتریکی

• ترانسفورماتور کوره فسفر: ظرفیت3000-15000 کیلو ولت آمپرچرخ دنده های چند ولتاژ (180–450 ولت) برای مراحل مختلف ذوب.
• کابینه کنترل: PLC + صفحه نمایش لمسی، یکپارچه سازیکنترل دما، تنظیم قدرت، لغزش الکترود، هشدار خطابرای عملکرد تمام اتوماتیک
• اندازه گیری دما: ترموکوپل + اندازه گیری دوگانه مادون قرمز،دقت ± 8 ℃، دمای کار 1300–1500 ℃.

1.5 سیستم های کمکی

• آب خنک کننده: خنک کننده اجباری برای پوسته، سقف و بازوی متقاطع. دمای سطح ≤35 ℃، ایمن و صرفه جویی در انرژی.
• دسته بندی و تغذیه: بچینگ اتوماتیک و تغذیه کمی برای نسبت دقیق و کیفیت پایدار.
• گاز پاکسازی و غبارگیری: ساختار مهر و موم + کیسه خانه + تصفیه گاز دم. CO را می توان بازیافت کرد، مطابق با استانداردهای زیست محیطی.

2. پارامترهای فنی اصلی (مدل های استاندارد، قابل تنظیم)

2.1 مشخصات ذوب

• ظرفیت رتبه بندی شده:5000kVA / 8000kVA / 12000kVA(بازده روزانه 3-10 تن فسفر زرد)
• قطر داخلی:φ2500-4500 میلی متر
• دمای کاری:1300-1500 ℃(اوج 1550 ℃)
• مواد اولیه: سنگ فسفات، سیلیس، کک،رطوبت - 2٪اندازه ذرات 5-35 میلی متر

2.2 پارامترهای الکتریکی

• ظرفیت ترانسفورماتور: 3000-15000 کیلو ولت آمپر
• ولتاژ کاری: 180–450 ولت (قابل تنظیم چند دنده)
• جریان نامی: 8000–25000A
• قطر الکترود: 300mm / 400mm / 500mm

2.3 مصرف انرژی و بهره وری

• مصرف برق در هر تن:≤13000 کیلووات ساعت در تن
• میزان بازیابی فسفر:≥90%
• چرخه تولید: کارکرد مداوم 24 ساعته
• محصولات جانبی: سرباره (8 تا 10 تن در تن فسفر)، آهن فسفر، گاز دم (CO)

2.4 پارامترهای عملیاتی

• زاویه شیب: 0-45 درجه (هیدرولیک)
• ضربه الکترود: 1000-1500 میلی متر
• حالت کنترل: PLC تمام اتوماتیک + حالت دوگانه دستی

3. مزایای اصلی

1. بازیابی بالا و مصرف کم انرژی: طراحی بهینه، بازیابی ≥90٪، مصرف برق پیشرو در صنعت، کاهش قابل توجه هزینه.
2. مهر و موم شده و سازگار با محیط زیست، ایمن: کاملا مهر و موم شده + بازیافت گاز دم، بدون نشت، انتشار کم. خنک کننده آب + قفل خودکار برای ایمنی بالا.
3. آستر بادوام، تعمیر و نگهداری آسان: دیرگدازهای با کیفیت بالا، عمر آستر ≥18 ماه؛ طراحی مدولار برای بازرسی سریع و خرابی کمتر.
4. کنترل دما دقیق، کیفیت پایدار: اندازه گیری دوگانه + تنظیم خودکار الکترود، دمای کوره پایدار، خلوص فسفر زرد صنعتی ≥99.9٪.
5. سفارشی سازی بالا و سازگاری گسترده: بر اساس ظرفیت، درجه سنگ معدن و الزامات زیست محیطی سفارشی، مناسب برای خطوط تولید کوچک تا بزرگ.

4. زمینه های کاربردی

• تولید فسفر زرد صنعتی (99.9 درصد خلوص)
• اسید فسفریک، فسفات ها، آفت کش ها، واسطه های دارویی
• بازدارنده های شعله، عوامل تصفیه آب، ترکیبات فسفر درجه باتری
• مواد اولیه شیمیایی مرغوب

5. مدل ها و خدمات

• مدل های استانداردکوره فسفر 5000kVA / 8000kVA / 12000kVA
• سفارشی سازی: اندازه کوره، قدرت، اتوماسیون، لوازم جانبی محیطی
• سرویس کلید در دست: طراحی، ساخت، نصب و راه اندازی، آموزش، پشتیبانی پس از فروش
