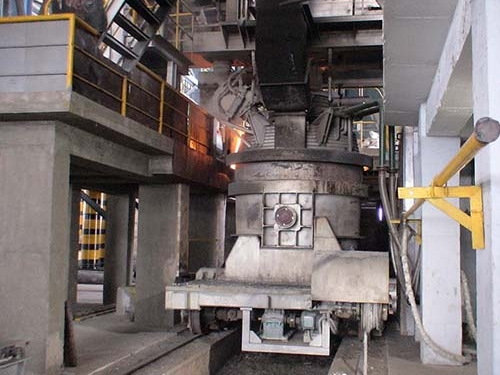

صرفه جویی در مصرف انرژی کوره تصفیه لودل با سیستم خنک کننده آب

1. شبکه کوتاه و ترانسفورماتور خنک‌شونده با آب


   • اجزای جریان بالا (باس‌بارها، سیم‌پیچ‌های ترانسفورماتور) را خنک می‌کند.
   • پارامترهای الکتریکی را تثبیت می‌کند، ضریب توان را بهبود می‌بخشد (تا حدود 0.95)، اتلاف توان راکتیو را کاهش می‌دهد.


2. سیستم خنک‌کننده یکپارچه با آب (حلقه بسته)


   • اجزا: مبدل حرارتی صفحه‌ای، برج خنک‌کننده با فرکانس متغیر، پمپ‌های VFD، نظارت آنلاین کیفیت آب (TDS، کدورت، Fe²⁺).
   • کنترل: تنظیم خودکار جریان/دما/فشار مبتنی بر PLC؛ نوسان جریان <±3%.
   • ایمنی: منبع تغذیه آب پشتیبان، آلارم دمای بیش از حد/جریان کم.



مکانیسم‌های کلیدی صرفه‌جویی در انرژی

1. کاهش اتلاف حرارتی
   • خنک‌کاری کارآمد با آب، تابش حرارت پوسته/سقف را کاهش می‌دهد → اتلاف حرارت 25–40% کاهش می‌یابد.
   • راندمان حرارتی بالاتر کوره را حفظ می‌کند، اتلاف توان قوس کمتر است.


2. بهینه‌سازی راندمان الکتریکی
   • رساناهای خنک‌شونده با آب با امپدانس کم → راندمان حرارتی بالاتر.
   • قوس پایدار → مصرف الکترود کاهش یافته (15–20%).


3. عملکرد هوشمند با فرکانس متغیر
   • پمپ‌ها/فن‌های VFD: جریان را با بار حرارتی مطابقت می‌دهد → توان پمپ 20–30% کاهش می‌یابد.
   • کنترل هوشمند دمای آب ΔT را در حد بهینه 4–8°C تثبیت می‌کند.


4. بازیابی حرارت اتلافی (اختیاری)
   • حرارت را از آب خنک‌کننده برای پیش‌گرم کردن آب تغذیه دیگ بخار یا گرمایش کارگاه بازیابی می‌کند.
   • راندمان کلی انرژی را 8–12% بهبود می‌بخشد.



مزایای عملکرد

• مصرف برق: حدود 20–30% کمتر نسبت به LF معمولی.
• عمر نسوز: حدود 40% افزایش می‌یابد.
• بهره‌وری: زمان تصفیه کوتاه‌تر، دقت بالاتر ریخته‌گری.
• کیفیت فولاد: گوگردزدایی/گاززدایی/خلوص بهتر.
• محیط زیست: تابش کمتر، انتشار گرد و غبار کمتر.

مشخصات فنی معمول

• ظرفیت: 20–150 تن
• توان نامی: 3–15 مگاوات
• جریان آب خنک‌کننده: 50–150 متر مکعب در ساعت (درب کوره)
• دمای آب ورودی: ≤35°C؛ خروجی ≤43°C
• فشار آب: 0.4–0.6 مگاپاسکال
• ضریب توان: ≥0.92

خلاصه
