جریان فرآیند:

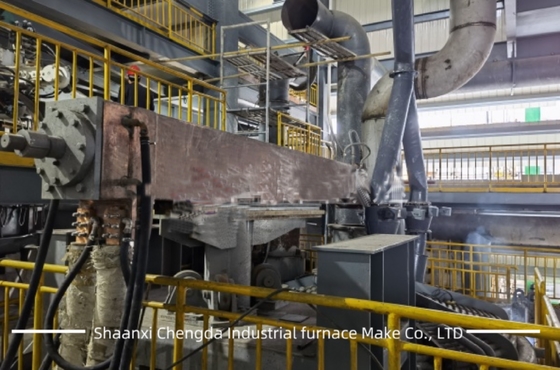

این تجهیزات برای دریافت زباله های فاضلاب داغ از کوره ولکاناسیون استفاده می شود و زباله های فاضلاب از بین می روند.

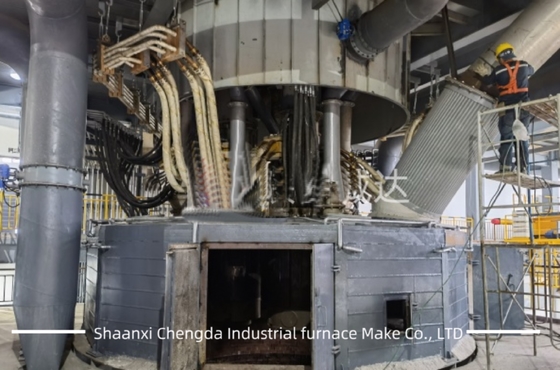

مواد خام مانند کلسین داغ و نیکل خشک و سولفید کوبالت به کوره ولکاناسیون اضافه می شوند و با گرم کردن الکتریکی ذوب می شوند.نیکل مایع و کوبالت مات از طریق خروجی آهن از طریق شیل به لوله جریان می یابد، و لوله به موقعیت پالایش LF زیر کامیون لوله منتقل می شود تا پالایش را آغاز کند.خاشاک از دهان خاشاک کوره ولکان شده توسط نردبان پف شده و مستقیماً به کوره رقیق کننده فرآیند پایین جریان می یابد.

روش تولید و فرآیند نیکل سولفات با خلوص بالا:

توضیحات فرآیند:

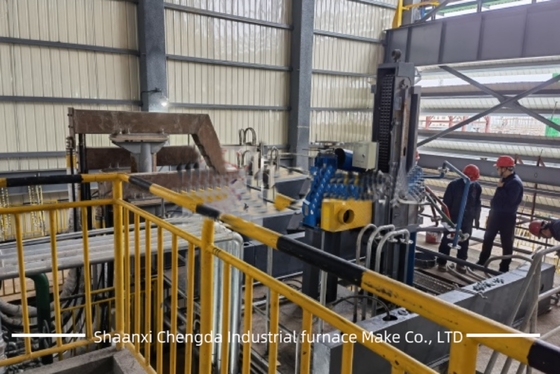

مات نیکل کوبالت تولید شده توسط کوره الکتریکی ولکان شده از طریق لوله به لوله جریان می یابد و لوله به موقعیت پالایش LF تحت ماشین لوله حرکت می کند و پالایش را آغاز می کند.

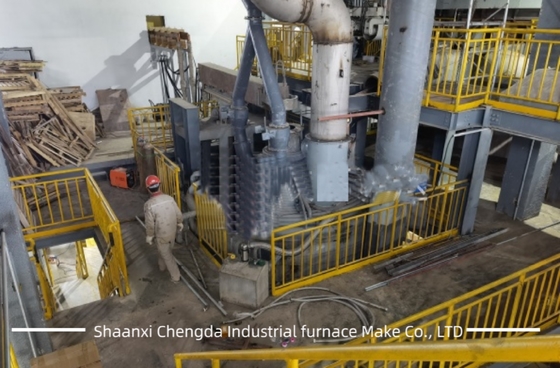

تجهیزات پیش پردازش برای 30،000 تن / سال پروژه باطری با کیفیت نیکل سولفات با خالصیت بالا

خلاصه پروژه

تجهیزات و توابع پیش پردازش هسته ای

1سیستم خرد کردن و خرد کردن مواد اولیه

• پیکربندی تجهیزات: شکننده فک، شکننده مخروط، آسیاب توپ، طبقه بندی کننده
• عملکرداول، مواد خام حاوی نیکل با اندازه بزرگ توسط خردکن فک و خردکن مخروط به ذرات کوچک خرد می شوند.و سپس به صورت پودر خوب توسط آسیاب توپ خرد می شود تا سطح خاص مواد افزایش یابد.، که به واکنش کامل در فرآیند خلاء بعدی کمک می کند.طبقه بندی کننده اندازه ذرات پودر خرد شده را کنترل می کند تا اطمینان حاصل شود که ماده وارد فرآیند بعدی الزامات دقیق مشخص شده را برآورده می کند (معمولا 200-325 میش).
• مزایا: استفاده از تکنولوژی خرد و خرد پیشرفته، با نسبت خرد بالا، اندازه ذرات محصول یکنواخت و مصرف انرژی کم.سیستم آسیاب مدار بسته تشکیل شده توسط آسیاب توپ و طبقه بندی کننده باعث بهبود بهره وری آسیاب و کاهش از دست دادن مواد اولیه می شود.

2تجهیزات جداسازی مغناطیسی و جدایی گرانشی

• پیکربندی تجهیزات: جداکننده مغناطیسی، میز لرزش، تمرکز کننده مارپیچی.
• عملکرد: برای مواد خام حاوی نیکل با خواص مغناطیسی (مانند سنگ آهن نیکل) ، جدا کننده مغناطیسی برای جدا کردن مواد معدنی نیکل مغناطیسی از مواد معدنی گانگ استفاده می شود.برای مواد خام با تراکم های مختلف، میز تکان دهنده یا غلظت کننده مارپیچی برای جدا کردن مواد معدنی نیکل از گانگ بر اساس تفاوت تراکم استفاده می شود،در نتیجه افزایش کیفیت نیکل مواد و کاهش بار پردازش فرآیندهای بعدی.
• مزایا: تجهیزات جداسازی مغناطیسی دارای قدرت میدان مغناطیسی بالا، اثر جداسازی خوب و می تواند به طور موثر مواد معدنی نیکل مغناطیسی را بازیابی کند.تجهیزات جدایی گرانش ساختار ساده ای دارند.، عملکرد قابل اعتماد و هزینه های عملیاتی کم، و می تواند به طور موثر مواد معدنی نیکل غیر مغناطیسی را جدا کند.

3تجهیزات کباب

• پیکربندی تجهیزات: کوره چرخشی، کباب بستر مایع.
• عملکرد: برای برخی از مواد خام حاوی نیکل که سخت است برای لیس کردن (مانند غلظت سولفید نیکل) ، سرخ کردن برای تبدیل سولفید نیکل به اکسید نیکل مورد نیاز است.که آسان تر است که از آب خارج شود.در طول فرآیند کباب، گاز دی اکسید گوگرد تولید می شود که می تواند برای تولید اسید گوگرد بازیافت شود و استفاده جامع از منابع را تحقق بخشد.
• مزایا: کوره چرخشی دارای ظرفیت پردازش بزرگ، دمای یکسان کباب و سازگاری خوب با مواد اولیه است. کوره کباب بستر مایع دارای بهره وری کباب بالا، تماس خوب گاز با جامد است.و می تواند تولید مستمر را تحقق بخشد.

4تجهیزات آبشوری

• پیکربندی تجهیزات: مخلوط کننده تانک، مخلوط کننده فشار
• عملکرد: مواد حاوی نیکل که از قبل درمان شده اند با عوامل لیچینگ (مانند اسید سولفوریک) در لیچینگ مخلوط می شوند و در دمای خاص، فشار و شرایط مخلوط،نیکل موجود در مواد در محلول به شکل محلول سولفات نیکل قرار می گیردتجهیزات لیسیدن طراحی شده اند تا تماس کافی بین مواد و عامل لیسیدن را تضمین کنند، سرعت لیسیدن نیکل را بهبود بخشند.
• مزایا: لیچر مخلوط شده مخزن دارای ساختار ساده، کار آسان و می تواند طیف گسترده ای از مواد را اداره کند.لوشر تحت فشار می تواند سرعت لوشر و کارایی لوشر را در شرایط دمای بالا و فشار بالا بهبود بخشد.، به خصوص مناسب برای لیس کردن مواد خام نیکل سخت برای لیس کردن است.

5تجهیزات تصفیه و شستشو

• پیکربندی تجهیزات: پریس فیلتر صفحه و قاب، فیلتر خلاء، برج شستشو.
• عملکرد: پس از لیس کردن، محلول سولفات نیکل حاوی مقدار زیادی از ناخالصی های جامد (مانند گانگ، مواد معدنی غیر واکنش یافته) است.فشار فیلتر یا فیلتر خلاء برای جدا کردن ناخالصی های جامد از محلول برای به دست آوردن محلول نیکل سولفات شفاف استفاده می شود. برج شستن برای شستن باقیمانده فیلتر برای بازیابی سولفات نیکل که به باقیمانده فیلتر چسبیده است استفاده می شود و از دست دادن نیکل را کاهش می دهد.
• مزایا: پریس فیلتر صفحه و فریم دارای فشار فیلتر بالا، اثر فیلتر خوب است و می تواند مقادیر زیادی خمیر را اداره کند. فیلتر خلاء دارای سرعت فیلتر بالا، کار مداوم است.و شدت کار کم؛ برج شستشوی دارای کارایی شستشوی بالا است که می تواند به طور موثر سولفات نیکل را در باقیمانده فیلتر بازیابی کند.

6تجهیزات پاکسازی از آلودگی

• پیکربندی تجهیزات: مخزن خنثی سازی، مخزن بارندگی، ستون تبادل یون.
• عملکرد: محلول سولفات نیکل که پس از فیلتر شدن به دست می آید هنوز مقدار کمی از ناخالصی ها (مانند آهن، آلومینیوم، مس، روی و غیره) را شامل می شود.که بر کیفیت محصول نهایی نیکل سولفات تاثیر می گذاردمخزن خنثی سازی برای تنظیم مقدار pH محلول برای رسوب آهن و آلومینیوم استفاده می شود؛ مخزن رسوب برای اضافه کردن رسوب کننده ها برای رسوب مس، رویو سایر ناخالصی ها؛ ستون مبادله یون برای حذف بیشتر آلودگی های ردیابی در محلول برای به دست آوردن محلول سولفات نیکل با پاکیزه بالا استفاده می شود.
• مزایا: فرآیند حذف ناخالصی به طور معقول طراحی شده است و ترکیب چندین روش حذف ناخالصی، اثر حذف ناخالصی ها را تضمین می کند.ستون تبادل یون دارای ظرفیت جذب و انتخابی بالا است، و می تواند به طور موثر ردیابی ناخالصی ها را حذف کند.

مزایا و ویژگی های تجهیزات

1. کارایی پردازش بالا

2کیفیت محصول خوب

3حفظ انرژی و حفاظت از محیط زیست

4سازگاری قوی

5. کار هوشمندانه و نگهداری

نتیجه گیری
