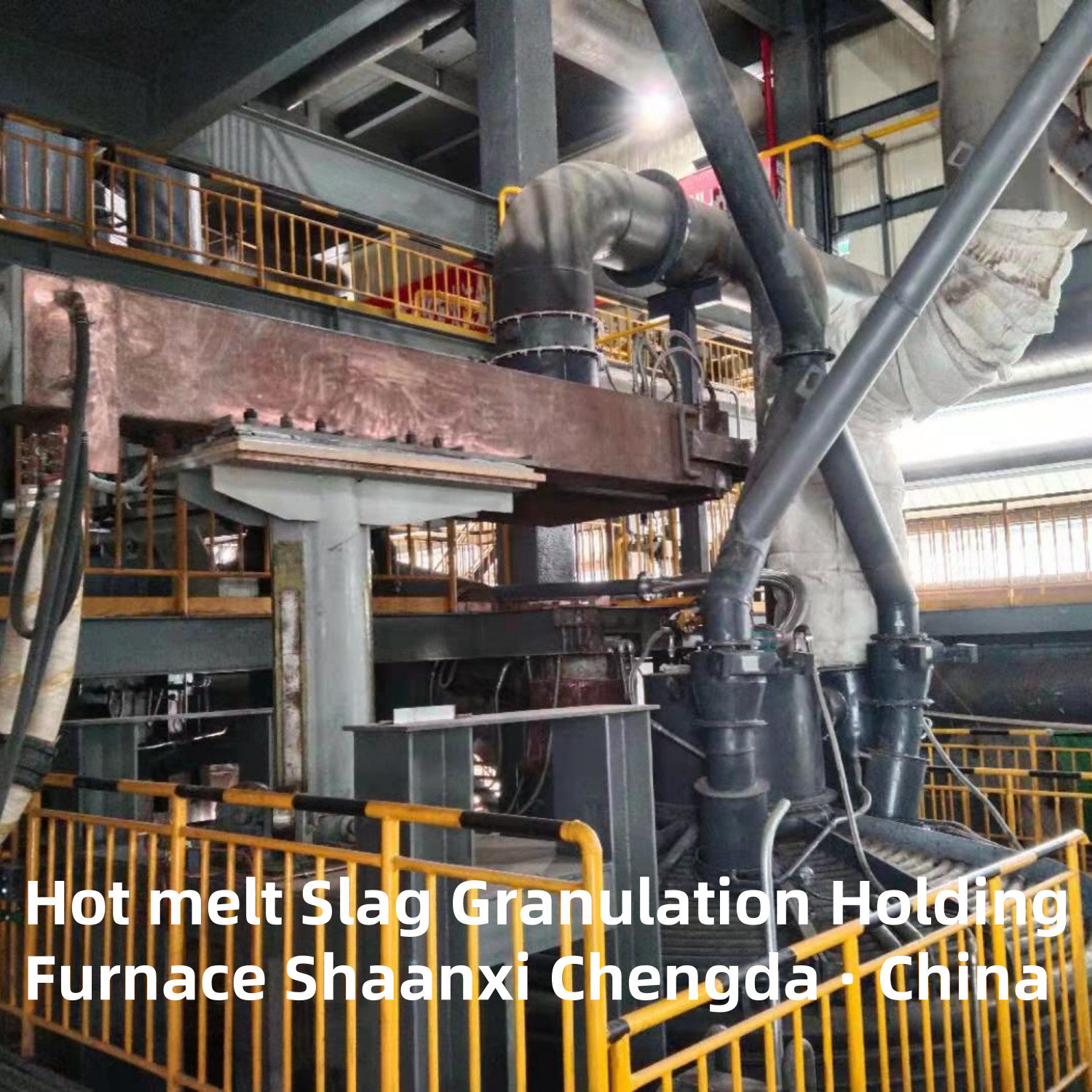

تجهیزات کوره نگهداری گرانول سرباره مذاب داغ

کوره نگهدارنده گرانولاسیون سرباره مذاب داغ

کاربرد تجهیزات:

  برای دریافت سرباره مذاب داغ از کوره بلند، به عنوان عایق سرباره کوره بلند، ذخیره سازی، امکانات گرمایشی استفاده می شود.

بررسی اجمالی تجهیزات:

  پس از تخلیه متناوب سرباره کوره بلند، به طور موقت در تجهیزات ذخیره می شود و با سرعت جریان معینی به دستگاه گرانولاسیون عرضه می شود تا به هدف گرانولاسیون پایدار و پیوسته دست یابد. در عین حال، به منظور کاهش دمای سرباره در طول ذخیره سازی موقت و تأثیر بر گرانولاسیون بعدی، سرباره کوره بلند را می توان گرم کرد.

ویژگی های محصول:

  طراحی بدنه و پوشش کوره عایق حرارتی، به حداقل رساندن اتلاف حرارت، به حداکثر رساندن استفاده از پیش گرمایش.

پارامترها و شاخص های اصلی:

1، مقدار ذخیره سازی سرباره: حدود 75 تن;
2، ظرفیت سرباره 30 ~ 60 تن در ساعت;
3، دمای تخلیه سرباره ≧1420℃;
4، دمای سرباره ~ 1500℃ (اندازه گیری می شود);
5، ظرفیت گرمایش: حداکثر افزایش دمای سرباره در ساعت ≧50℃;
6، الزامات اتلاف حرارت بدنه کوره (عملکرد عادی):
  دمای دیواره کوره: ≤ 80℃;
  دمای بالا: ≤120℃;
  دمای کف کوره: ≤ 80℃.

شرح ساختار تجهیزات:

1. بدنه کوره;

2. آستر کوره;

3. نازل کشویی کنترل جریان خنک کننده آب;

4. پوشش کوره و دستگاه آویز حفظ حرارت;

5. سیستم بالابر الکترود؛ 6، سیستم هیدرولیک;

7. سیستم شبکه کوتاه;

8. مخزن آب و آبپاش;

9. دستگاه ورودی سرباره;

10. خروجی دود خنک کننده آب;

11. دستگاه بازکننده کوره;

12. ترانسفورماتور کوره الکتریکی;

13. کابینت سوئیچ ولتاژ بالا;

14. سیستم کنترل کوره الکتریکی.

عملکرد تجهیزات

• دریافت و ذخیره سرباره: برای دریافت سرباره مذاب داغ از کوره های بلند یا سایر تجهیزات ذوب و ذخیره سازی موقت آن برای بافر کردن تخلیه متناوب سرباره و ارائه منبع سرباره پیوسته برای فرآیند گرانولاسیون بعدی استفاده می شود.
• حفظ حرارت و کنترل دما: با اتخاذ اقدامات موثر حفظ حرارت و دستگاه های گرمایشی، دمای سرباره در سطح نسبتاً بالایی (مانند بالای 1400 درجه سانتیگراد) حفظ می شود. این امر از جامد شدن سرباره در حین ذخیره سازی جلوگیری می کند و سیالیت آن را تضمین می کند که برای عملیات گرانولاسیون بعدی مفید است.
• تخلیه کنترل شده: با توجه به الزامات تولید سیستم گرانولاسیون، سرباره موجود در کوره با سرعت جریان و سرعت معینی تخلیه می شود تا از پایداری و کیفیت فرآیند گرانولاسیون اطمینان حاصل شود.

ترکیب ساختاری

• بدنه کوره: ساختار بدنه کوره شامل پوسته کوره، آستر و غیره است. پوسته کوره معمولاً از صفحات فولادی ساخته می شود تا از استحکام و پایداری بدنه کوره اطمینان حاصل شود. آستر از چندین لایه مواد نسوز تشکیل شده است. به عنوان مثال، آستر جانبی کوره ممکن است شامل یک لایه تخته آزبست، یک لایه مواد کوبیده شده و یک لایه آجر کربنی از بیرون به داخل باشد و کف کوره شامل یک لایه آجر با آلومینا بالا، یک لایه جمع کننده نسوز و یک لایه آجر کربنی است. این ساختار می تواند به طور موثر اتلاف حرارت را کاهش داده و عمر مفید آستر کوره را بهبود بخشد.
• سیستم گرمایشی: اغلب از گرمایش قوس الکتریکی یا سایر روش های گرمایش الکتریکی استفاده می شود. سیستم بالابر الکترود بخش مهمی از گرمایش قوس الکتریکی است که می تواند موقعیت الکترود را تنظیم کند تا قدرت گرمایش و ناحیه گرمایش را کنترل کند تا از گرمایش یکنواخت سرباره در کوره اطمینان حاصل شود.
• دستگاه های ورودی و خروجی سرباره: دستگاه ورودی سرباره برای اتصال به تجهیزات سرباره زنی کوره ذوب بالادست استفاده می شود تا از ورود روان سرباره مذاب به کوره نگهدارنده اطمینان حاصل شود. دستگاه خروجی سرباره مجهز به نازل کشویی کنترل جریان خنک کننده آب یا سایر دستگاه های کنترل جریان است تا سرعت جریان تخلیه سرباره را با دقت کنترل کند.
• سیستم های کمکی: شامل سیستم های هیدرولیک، سیستم های شبکه کوتاه، سیستم های خنک کننده آب، تجهیزات الکتریکی و سیستم های کنترل. سیستم هیدرولیک برای به حرکت درآوردن دستگاه بالابر الکترود و سایر قسمت های متحرک استفاده می شود. سیستم شبکه کوتاه مسئول انتقال انرژی الکتریکی است. سیستم خنک کننده آب برای خنک کردن اجزای کلیدی مانند الکترودها و پوشش کوره برای جلوگیری از گرم شدن بیش از حد استفاده می شود. تجهیزات الکتریکی و سیستم کنترل برای کنترل کل فرآیند عملکرد تجهیزات، از جمله کنترل دما، کنترل حرکت الکترود و کنترل تخلیه سرباره استفاده می شود.

ویژگی های فنی

• ظرفیت ذخیره سازی سرباره بزرگ: به طور کلی، ظرفیت ذخیره سازی سرباره می تواند به حدود 75 تن برسد و ظرفیت جابجایی سرباره 30 تا 60 تن در ساعت است که می تواند نیازهای تولید سیستم های گرانولاسیون بزرگ و متوسط را برآورده کند.
• اتلاف حرارت کم: بدنه کوره و طراحی پوشش کوره حفظ حرارت، اتلاف حرارت را به حداقل می رساند و عملکرد حفظ حرارت عالی است. به عنوان مثال، هنگامی که تجهیزات به طور معمول کار می کنند، دمای دیواره کوره ≤ 80 درجه سانتیگراد و دمای بالا ≤ 120 درجه سانتیگراد است.
• عملکرد افزایش دما خوب: دارای ظرفیت گرمایشی معینی است و حداکثر افزایش دمای سرباره در ساعت می تواند ≥ 50 درجه سانتیگراد باشد که می تواند به سرعت دمای سرباره را به محدوده مورد نیاز برساند و پایداری دمای سرباره را حفظ کند.
