فر برقی پشم معدنی، فر برقی پشم سنگ - فر برقی پشم سنگ AC ((نوی)

کوره الکتریکی پشم سنگ، کوره الکتریکی AC پشم سنگ

کاربرد تجهیزات:

  این تجهیزات برای ذوب تولید پشم سنگ از بازالت، سرباره، دولومیت و مواد کمکی استفاده می شود، پس از گرمایش عایق همگن، کنترل دما و جریان دوغاب منتقل شده به سانتریفیوژ، تولید مداوم محصولات پشم سنگ.

مروری بر فرآیند:

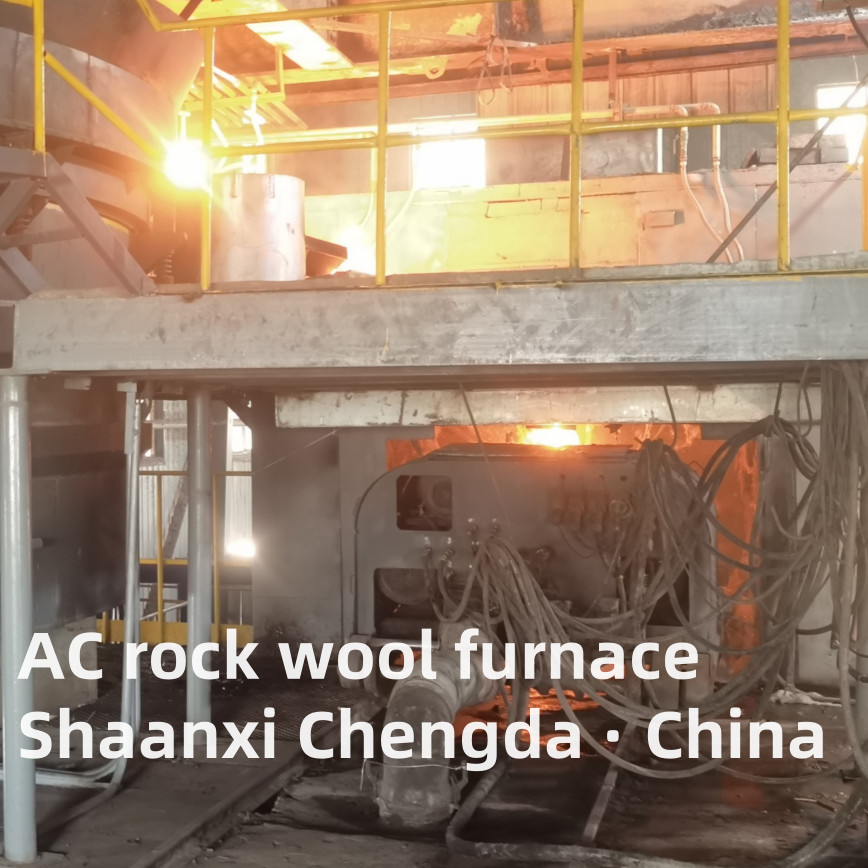

  سنگ معدن بازالت و مواد کمکی مواد اولیه اصلی کوره الکتریکی پشم سنگ هستند. پس از خشک شدن توسط سیستم خشک کن، مواد اولیه آماده شده وارد مخزن بالای کوره الکتریکی می شوند تا ذخیره شوند. پس از اندازه گیری و وزن کردن مواد اولیه از طریق سیستم توزیع، مواد اولیه توسط لوله تغذیه در کوره به داخل کوره پایین آورده می شوند و مواد نازک به طور مداوم توسط برق برای ذوب قوس زیر آب گرم می شوند. پس از ذوب شدن برای برآورده کردن الزامات دما، مواد نازک از طریق خروجی سرباره آزاد می شوند و وارد سانتریفیوژ می شوند تا محصولات پشم سنگ تولید شود.

ویژگی های ساختاری:

(1) انعطاف پذیری عملکرد تجهیزات قوی است، جریان سرباره قابل کنترل است، عملکرد ساده است؛
(2) اتخاذ روش کنترل امپدانس پیشرفته و معرفی بازخورد دما؛
(3) درجه بالایی از اتوماسیون، کنترل متمرکز کل فرآیند ذوب؛
(4) سرعت ذوب سریع، تغذیه مداوم، تخلیه مداوم؛
(5) فرآیند ذوب بدون کک؛
(6) عملکرد تجهیزات پایدار است و می تواند به طور مداوم به مدت 24 ساعت کار کند؛
(7) ضایعات تولید را می توان بازیافت کرد و در نتیجه ضایعات کمتری ایجاد می شود؛
(8) بازیابی گاز دودکش آسان است و انتشار کم است (عمدتاً برای دوده 350 میلی گرم بر متر مربع);

نمودار شماتیک جریان فرآیند:

پارامترها و شاخص های اصلی:

1 ظرفیت کوره ~ 55 تن
2 قطر پوسته Φ6000
3 ارتفاع پوسته 4000 میلی متر
4 قطر الکترود Φ450 میلی متر
5 دایره مرکز الکترود Φ1450 میلی متر
6. ظرفیت نامی ترانسفورماتور 7000 KVA

شاخص عملکرد:
1 خروجی در ساعت (محصول نهایی) 5 ~ 6 تن
2 مصرف برق در هر تن محصول (محصول نهایی) ≤1100KWh/T
3 مصرف برق عایق حرارتی طولانی مدت کوره الکتریکی 700-800KWh/h

1.1 تعریف

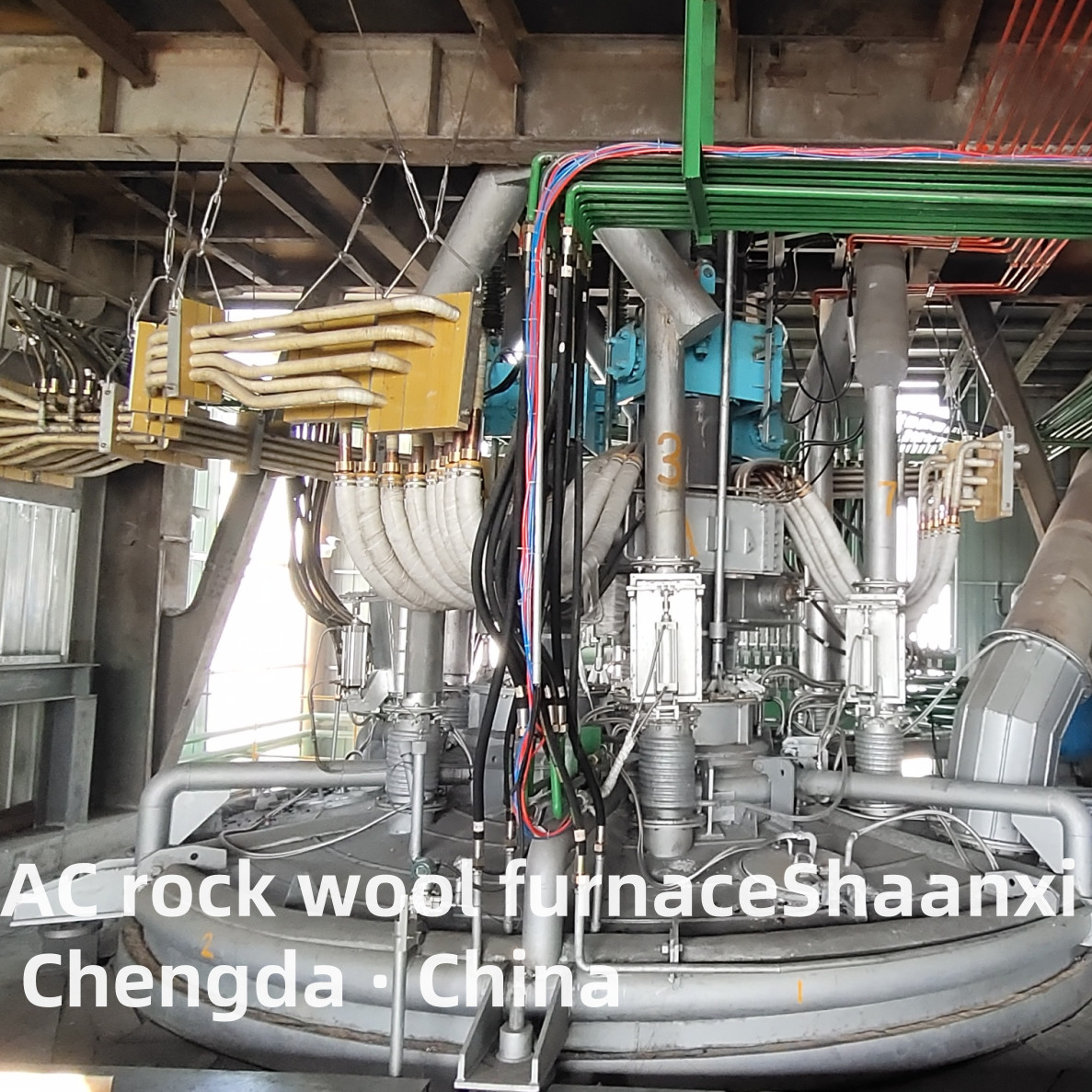

کوره پشم سنگ AC جدید یک دستگاه ذوب قوس الکتریکی AC سه فاز بهبود یافته است که برای فرآیندهای تولید پشم سنگ بهینه شده است. این دستگاه از یک ترانسفورماتور با راندمان بالا و فناوری تثبیت قوس برای تولید قوس های با دمای بالا و پایدار بین سه الکترود گرافیتی و مواد اولیه استفاده می کند. از طریق اثر حرارتی مستقیم قوس ها و هم زدن کمکی سرباره مذاب، مواد اولیه جامد به سرعت به سرباره مذاب یکنواخت و کم ناخالص ذوب می شوند. ماده مذاب به طور مداوم به چرخنده های سانتریفیوژ یا تجهیزات فیبرسازی ارسال می شود تا محصولات پشم سنگ با خواص عایق حرارتی عالی، مقاومت در برابر آتش، جذب صدا و مقاومت در برابر خوردگی تولید شود.

ذوب با دمای بالا و کارآمد

• : فناوری تثبیت قوس ارتقا یافته، افزایش سریع دما (دمای ذوب تا 1700 درجه سانتیگراد) را تضمین می کند و چرخه ذوب را 10-15٪ در مقایسه با مدل های سنتی کوتاه می کند. ذوب کامل مواد اولیه، ناخالصی های کریستالی را از بین می برد و خلوص سرباره مذاب را بهبود می بخشد (محتوای ناخالصی ≤0.8٪).همگن سازی سرباره مذاب
• : آرایش بهینه الکترود و ساختار بدنه کوره، همرفت طبیعی و اثر هم زدن سرباره مذاب را افزایش می دهد و از دمای یکنواخت (اختلاف دما ≤±15 درجه سانتیگراد) و ترکیب شیمیایی و ویسکوزیته پایدار (1.2-2.8 Pa·s) برای برآورده کردن الزامات تشکیل مداوم الیاف اطمینان حاصل می کند.صرفه جویی در انرژی و کاهش انتشار
• : ترانسفورماتور هسته آهنی با راندمان بالا و شبکه کوتاه با مقاومت کم را اتخاذ می کند و راندمان حرارتی را به ≥78٪ افزایش می دهد (8-10٪ بالاتر از کوره های AC سنتی). مصرف برق در هر تن سرباره مذاب 15-20٪ کاهش می یابد. مجهز به سیستم های تصفیه گاز دودکش و بازیابی حرارت زاید با راندمان بالا، دستیابی به بازیافت انرژی و انتشار آلاینده های کم.عملکرد پایدار هوشمند
• : سیستم کنترل هوشمند PLC پیشرفته را ادغام می کند و نظارت در زمان واقعی و تنظیم خودکار پارامترهای کلیدی (دمای کوره، جریان/ولتاژ، سطح سرباره مذاب) را محقق می کند. از عملکرد از راه دور و هشدار اولیه خطا پشتیبانی می کند و تولید مداوم و پایدار 24/7 را تضمین می کند.استفاده از منابع زباله
• : سازگار با انواع مواد اولیه، از جمله ضایعات جامد صنعتی مانند سرباره متالورژی و باطله، تحقق "تبدیل زباله به گنج" و کاهش هزینه های مواد اولیه در حالی که به سیاست های حفاظت از محیط زیست پاسخ می دهد.2. ساختار هسته و اصول فنی

2.1 اجزای اصلی

اجزا

مرحله تغذیه

1. : مواد اولیه (بازالت، سرباره متالورژی و غیره) خرد و غربال می شوند تا به 5-30 میلی متر برسند، سپس با سرعت ثابت از طریق سیستم تغذیه هوشمند مهر و موم شده به بدنه کوره منتقل می شوند.مرحله اشتعال و گرمایش قوس
2. : سیستم منبع تغذیه AC برق ولتاژ پایین و جریان بالا را به سه الکترود گرافیتی خروجی می دهد. قوس ها بین نوک الکترودها و مواد اولیه ایجاد می شوند و مقدار زیادی گرما آزاد می کنند تا مواد اولیه را به سرعت ذوب کنند.مرحله همگن سازی سرباره مذاب
3. : تحت تأثیر گرمای قوس و همرفت طبیعی، سرباره مذاب کاملاً هم زده می شود و از دمای یکنواخت و ترکیب شیمیایی اطمینان حاصل می شود. سیستم کنترل دمای هوشمند، سرباره مذاب را در دمای 1550-1650 درجه سانتیگراد (قابل تنظیم با توجه به ویژگی های مواد اولیه) نگه می دارد.مرحله تخلیه و تشکیل الیاف
4. : سرباره مذاب به طور پیوسته از طریق پورت سرریز یا پورت ضربه زدن خارج می شود، سپس به چرخنده های سانتریفیوژ برای فیبرسازی با سرعت بالا ارسال می شود و الیاف پشم سنگ با ضخامت یکنواخت تشکیل می شود.مرحله بازیابی حرارت زاید و تصفیه گاز دودکش
5. : گاز دودکش با دمای بالا که در حین ذوب تولید می شود توسط مبدل حرارتی خنک می شود (بازیابی حرارت زاید)، سپس توسط جمع کننده گرد و غبار و دستگاه گوگردزدایی تصفیه می شود تا قبل از تخلیه، استانداردهای انتشار را برآورده کند.3. پارامترهای فنی کلیدی

پارامتر

بهره وری انرژی بالاتر

• : ترانسفورماتور صرفه جویی در انرژی ارتقا یافته و شبکه کوتاه با مقاومت کم، تلفات انرژی را کاهش می دهد. راندمان حرارتی 8-10٪ در مقایسه با کوره های AC سنتی افزایش یافته است و هزینه های تولید را به طور قابل توجهی کاهش می دهد.عملکرد پایدار و قابل اعتماد
• : آرایش بهینه الکترود و فناوری تثبیت قوس، تخلیه قوس پایدار را تضمین می کند. کاهش مصرف الکترود (2-3 کیلوگرم در تن سرباره مذاب) و افزایش عمر مفید پوشش نسوز، بهبود نرخ عملکرد تجهیزات.عملکرد هوشمند
• : کنترل هوشمند کل فرآیند، تنظیم خودکار پارامتر و نظارت از راه دور را محقق می کند. عملکرد هشدار اولیه خطا، زمان نگهداری را کاهش می دهد و تولید مداوم را تضمین می کند.سازگاری قوی مواد اولیه
• : سازگار با بازالت، دیاباز، سرباره متالورژی، باطله و سایر مواد اولیه. تنظیم انعطاف پذیر پارامترهای ذوب برای برآورده کردن الزامات ذوب مواد اولیه مختلف.سازگار با محیط زیست و کم کربن
• : سیستم تصفیه گاز دودکش کارآمد، انتشار آلاینده ها را تقریباً به صفر می رساند. بازیابی حرارت زاید، بازیافت انرژی را محقق می کند و سیاست های سختگیرانه حفاظت از محیط زیست جهانی را برآورده می کند.مقرون به صرفه و نگهداری آسان
• : فناوری AC بالغ، ساختار ساده و اجزای استاندارد، دشواری نگهداری و هزینه های قطعات یدکی را کاهش می دهد. چرخه راه اندازی کوتاه و بازگشت سریع سرمایه.5. سناریوهای کاربردی

تولید پشم سنگ/پشم معدنی

• : تجهیزات ذوب اصلی برای تولید کنندگان مواد عایق، تولید تخته، پتو، لوله های پشم سنگ و سایر محصولات که به طور گسترده در صنایع ساختمانی، پتروشیمی، برق و حمل و نقل استفاده می شود.استفاده از ضایعات جامد صنعتی
• : تصفیه سرباره متالورژی (سرباره فولادسازی، سرباره ذوب فلزات غیرآهنی)، باطله و سایر ضایعات جامد صنعتی، تبدیل آنها به مواد اولیه پشم سنگ با ارزش بالا، مطابق با روند توسعه اقتصاد دایره ای.صنعت مصالح ساختمانی کم کربن
• : ارائه پشتیبانی ذوب مواد اولیه با کیفیت بالا برای ساختمان های سبز، تولید محصولات پشم سنگ مقاوم در برابر آتش، عایق حرارتی و جاذب صدا برای برآورده کردن استانداردهای ساختمان های کم کربن.پروژه های عایق در مقیاس بزرگ
• : پشتیبانی از تجهیزات برای پروژه های بزرگ مانند راه آهن پرسرعت، بزرگراه ها و کارگاه های صنعتی، ارائه مواد پشم سنگ پایدار و با کیفیت بالا برای پروژه های عایق حرارتی و حفاظت از آتش.6. مزایای رقابتی

فناوری هسته ای ارتقا یافته

• : فناوری تثبیت قوس AC بهینه شده و طراحی صرفه جویی در انرژی، تعادل بین راندمان و مقرون به صرفه بودن، مناسب برای شرکت های تولید پشم سنگ در مقیاس متوسط و بزرگ.قابلیت اطمینان اثبات شده
• : فناوری AC بالغ و پایدار، با هزاران مورد کاربرد موفق در بازارهای داخلی و خارجی. نرخ عملکرد تجهیزات ≥95٪.گواهینامه و انطباق بین المللی
• : محصولات گواهینامه های بین المللی CE، ISO 9001، ISO 14001 و سایر گواهینامه ها را گذرانده اند و با استانداردهای فنی و زیست محیطی در اروپا، آسیای جنوب شرقی، آفریقا و سایر مناطق مطابقت دارند.راه حل های سفارشی
• : طراحی تجهیزات شخصی و بهینه سازی فرآیند را با توجه به ویژگی های مواد اولیه، ظرفیت تولید و الزامات محصول کاربر، از جمله ظرفیت کوره، پیکربندی برق و سیستم های بازیابی حرارت زاید ارائه می دهد.خدمات جامع پس از فروش
• : خدمات یک مرحله ای از جمله نصب تجهیزات، راه اندازی، آموزش عملیات و پشتیبانی فنی در خارج از کشور را ارائه می دهد. خدمات آنلاین 24 ساعته و تامین به موقع قطعات یدکی، تولید بدون وقفه را تضمین می کند.کوره پشم سنگ AC جدید یک تجهیزات اصلی ارتقا یافته و بهینه شده برای صنعت پشم سنگ است که راندمان، هوش و حفاظت از محیط زیست را ادغام می کند. این به شرکت ها کمک می کند تا راندمان تولید را بهبود بخشند، هزینه ها را کاهش دهند و رقابت پذیری محصول را افزایش دهند و در عین حال به روند جهانی کم کربن و حفاظت از محیط زیست پاسخ دهند. برای پارامترهای فنی دقیق تر، راه حل های فرآیند یا اطلاعات قیمت، لطفاً با تیم فروش حرفه ای ما تماس بگیرید.
