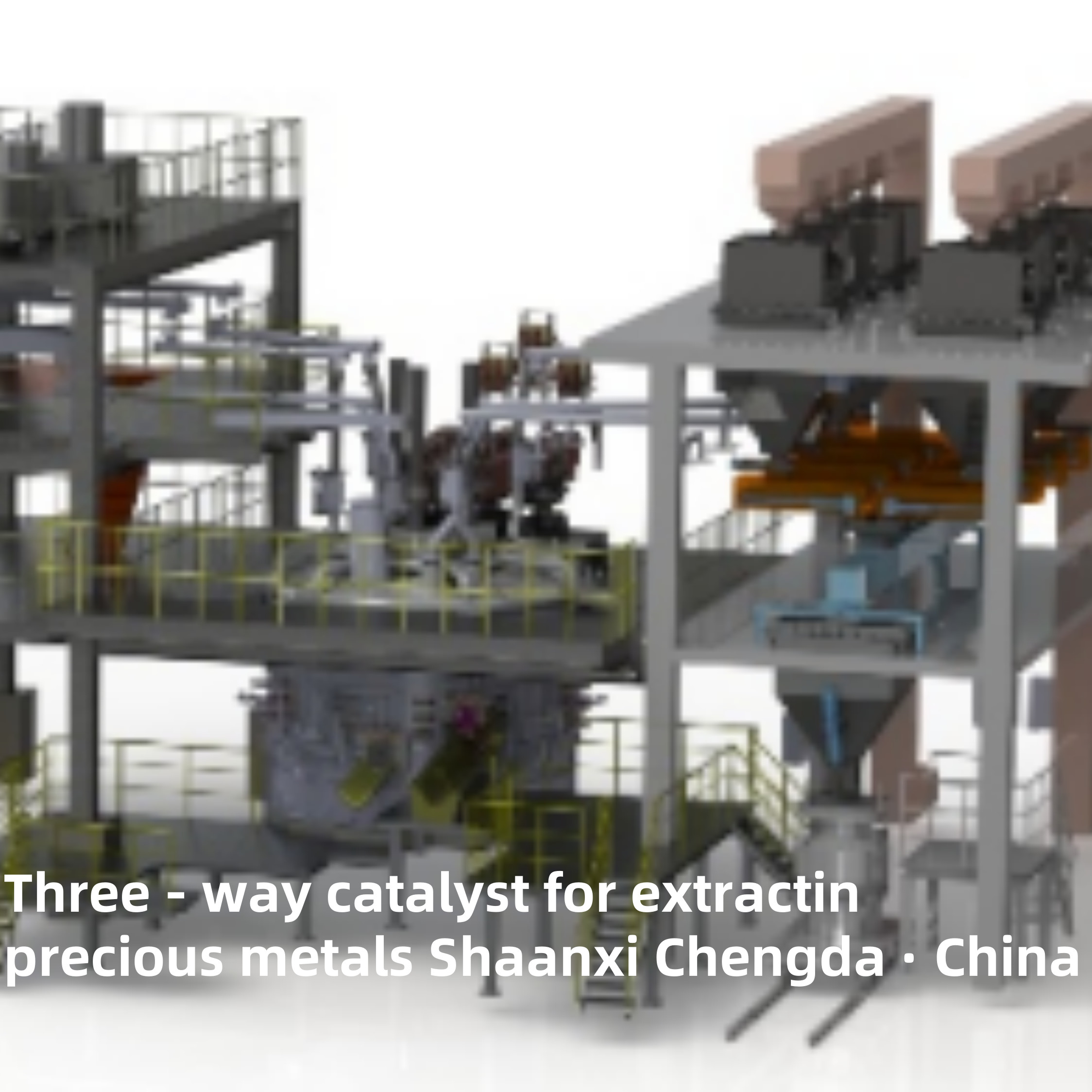

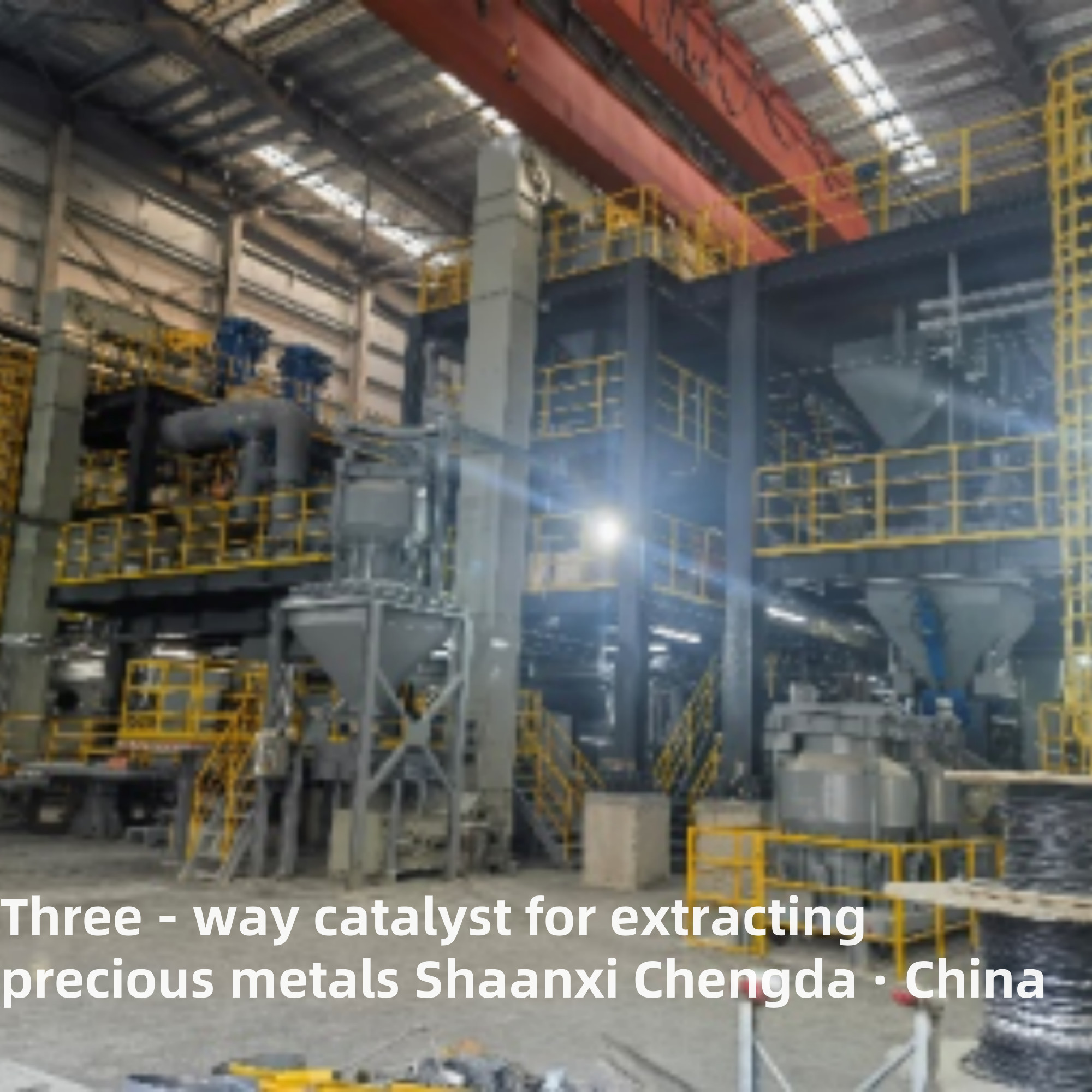

کاتالیزور سه راه برای استخراج فلزات گرانبها ((نوی)

کاتالیزور سه طرفه برای استخراج فلزات گرانبها

استفاده از تجهیزات:

این تجهیزات برای دریافت زباله TBRC، کاتالیزور زباله، فلکس، آلیاژ FeSi و غیره از بخش بالایی استفاده می شود.و دوباره تولید محصولات slag از مرحله ذوب اولیه برای دستیابی به بهترین نرخ بازیابی.

ویژگی های ساختاری:

1) انتخاب یک بدن کوره ثابت، پوشش کوره ترکیبی نیمه بسته؛
2) استفاده از بازوی متقاطع مخلوط انجام دهنده مس و فولاد کاملاً خنک شده با آب
3) طراحی شبکه کوتاه از روش اتصال مثلث الکترود سه فاز استفاده می کند که دارای جبران شبکه کوتاه خوب، مقاومت پایین، ضریب عدم تعادل سه فاز پایین است.فاکتور قدرت بالا و تاثیر قابل توجهی در صرفه جویی در انرژی;
4) استفاده از تکنولوژی جدید کابل های خنک شده با آب و زره های مس جعل شده، کابل های خنک شده با آب و اتصال لوله های مس انتخاب اتصال نوع دکمه ای که می تواند مقاومت تماس را کاهش دهد؛
5) اتخاذ قفل هیدرولیک کامل، بالا بردن الکترود، بالا بردن کنترل دریچه متناسب هیدرولیک را اتخاذ می کند، همراه با کنترل PLC، سرعت عملکرد سیستم الکترود را بهبود می بخشد؛
6) تغذیه چند نقطه ای در کوره، برای دستیابی به توزیع یکنواخت مداوم، کنترل خودکار مقدار مواد؛
7) آجرهای کروم مغنیزیا/آجرهای کروم آلومینیوم در پوشش داخلی کوره، آجرها در پایین کوره، آجرها در پایین قوس و خط slag استفاده می شوند،و ژاکت آب مس برای خنک کردن آب قوی در خط سنگ شکن استفاده می شود. The double water jacket design is used in the slag line to effectively guarantee the service life of the refractory materials in the furnace (2 years warranty for the side wall in contact with the molten liquid، 6 سال گارانتی برای دیوار جانبی بدون تماس با مایع ذوب شده و 6 سال گارانتی برای کف کوره)

زیر نمودار جریان:

ترکیب تجهیزات:

سیستم مکانیکی عمدتا از بدن کوره و ژاکت آب مس تشکیل شده است، سیستم خنک کننده هوای پایین کوره، پوشش نیمه بسته کوره، سیستم بالا بردن الکترود، سیستم جمع آوری دود،سیستم میش کوتاه، سیستم هیدرولیک، سیستم آب خنک کننده، سیستم خالی، ایستگاه مخلوط، سیستم استخراج آهن و slag، پلتفرم فولاد عملیاتی، پلتفرم فولاد مخلوط و خالی، پوشش کوره و غیره.تجهیزات الکتریکی عمدتا از ترانسفورمور کوره الکتریکی تشکیل شده استدستگاه های کنترل ولتاژ بالا، دستگاه های کنترل ولتاژ پایین و سیستم کنترل خودکار کوره الکتریکی.
