کوره قوس بزرگ 4 الکترود DC با فناوری پیشرو جهان / اختراعات اختراع
| محل منبع | چین |
|---|---|
| نام تجاری | Shaanxi Chengda |
| گواهی | ISO 9001 |
| شماره مدل | براساس ظرفیت پردازش تجهیزات مذاکره کنید |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | The price will be negotiated based on the technical requirements and supply scope of Party A |
| جزئیات بسته بندی | با توجه به الزامات خاص حزب A بحث کنید |
| زمان تحویل | دو تا سه ماه |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | زنجیره تأمین کامل تولید ، عرضه به موقع و مطابق با استانداردهای کیفیت |
جزئیات محصول
| برجسته کردن | کوره قوس بزرگ DC,اجاق فولاد ساز چهار الکترود,کوره قوس فرو رفته با حق ثبت اختراع,four-electrode steelmaking furnace,submerged arc furnace with patents |
||
|---|---|---|---|
توضیحات محصول

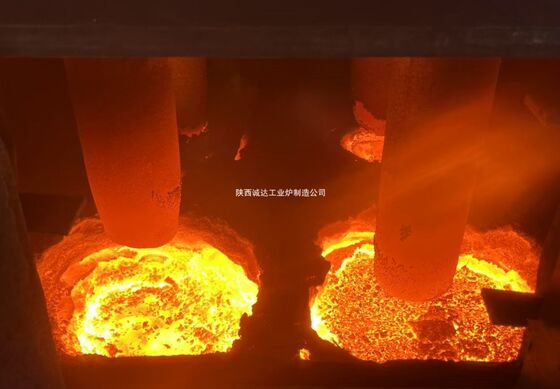

چهار - اجاق الکترودی بزرگ DC فرش قوس زیر آب
کوره قوس بزرگ 4 الکترود DC یک تجهیزات سنگ زنی سنگین است که عمدتاً برای کاهش و ذوب سنگ برای تولید فلزات آهن، سیلیکون صنعتی، کاربید کلسیم،و غیرهاین دارای چهار الکترود بالا در یک مستطیل ترتیب داده شده است، یک آنود پایین کوره رسانا، و یک منبع برق راست کننده تایریستور با قدرت بالا، دستیابی به قوس های پایدار، گرمایش یکنواختمصرف انرژی کم، و ذوب کارایی بالا. در زیر یک مرور کلی دقیق است:
1ساختار اساسی و اصل کار
اجزای اصلی
- سیستم الکترود: چهار الکترود گرافیت یا خود پخت به صورت عمودی که در یک مستطیل ترتیب داده شده اند (ترسیم مربع معمول) ، با قطر بین 800 تا 1200 میلی متر برای کوره های بزرگ.
- سیستم تامین برق: متشکل از یک ترانسفورماتور راست کننده، کابینت راست کننده تایریستور، راکتور DC، و شبکه کوتاه.و رآکتور DC فشار جریان را سرکوب می کند و قوس را ثبات می دهد.
- بدن کوره: شامل یک پوسته فولادی، یک پوشش آتشگیر (آجر های آلومینیوم بالا + جرم کاربن) و یک کف کوره رسانا (گرافیت - آنود آجر کربن + لایه رسانا مس) ،که می تواند در دمای بالای ۱۸۰۰ تا ۲۲۰۰ درجه سانتیگراد و رسانایی الکتریکی قوی مقاومت کند.
- سیستم های کمکی: این شامل یک سیستم آب خنک کننده، یک سیستم پاک کننده گرد و غبار، یک سیستم تغذیه خودکار و یک سیستم کنترل PLC برای نظارت و تنظیم پارامترهای ذوب در زمان واقعی است.
اصل کار
جریان مستقیم از الکترودهای بالا از طریق قوس غرق شده جریان می یابد و به آنود پایین کوره رسانا شارژ می شود و یک حلقه جریان اصلی پایدار را تشکیل می دهد. در همین حال،یک حلقه ثانویه از طریق مواد مبتنی بر کربن پایین کوره و دیوار برای اطمینان از تعادل الکتریکی شکل می گیردقوس ثابت DC باعث ایجاد یک اثر تحریک الکترومغناطیسی قوی می شود، توزیع دمای در حوضچه ذوب شده را یکنواخت می کند و واکنش کاهش را تسریع می کند.
2پارامترهای کلیدی فنی (مدل بزرگ معمولی: 40-63MVA)
| شاخص پارامتر | محدوده مشخصات |
|---|---|
| ظرفیت نامی | 30 تا 120 تن آهن ذوب شده در هر دسته (برای ذوب آهن آلات) |
| قدرت نامی | 40 تا 63MVA |
| ولتاژ ورودی DC | 800 تا 1200 ولت |
| کل جریان نامی | 30 تا 60kA (7.5 تا 15kA در هر الکترود) |
| قطر الکترود | 800 تا 1200 میلی متر |
| مصرف الکترود | 0.6 - 1.0kg/t (30% - 50% کمتر از کوره های AC) |
| مصرف برق | 3800 - 4800kWh/t (برای سیلیکون صنعتی؛ 5٪ - 12٪ کمتر از کوره های AC) |
| دمای ذوب | 1800 تا 2200°C |
| جریان آب خنک کننده | 200 تا 500 متر در ساعت فشار آب: 0.4 تا 0.6MPa |
| بهره وری از پاکسازی گرد و غبار | ≥99.5٪؛ غلظت انتشار: ≤10mg/m3 |
| شدت مخلوط الکترومغناطیسی | 0.8 - 1.2T (طاقت محرک مغناطیسی) |
3مزایای اصلی در مقابل کوره های سنتی
| مزیت | توضیحات |
|---|---|
| قوس ثابت و گرمایش یکنواخت | هیچ فلک قوس؛ تحریک الکترومغناطیسی نقاط داغ را از بین می برد، فرسایش پوشش را 20٪ - 30٪ کاهش می دهد و طول عمر آن را افزایش می دهد. |
| مصرف انرژی و الکترود کم | مصرف برق 5٪ - 12٪ کمتر از کوره های قوس زیر آب سه الکترود AC است و مصرف الکترود به دلیل سوختن قوس پایدار 30٪ - 50٪ کاهش می یابد. |
| شبکه - عملکرد دوستانه | نوسانات کوچک قدرت واکنشی و هیچ انقراض قوس عبور صفر؛ راکتور DC جریان ورود را سرکوب می کند، که برای مناطقی با شبکه های برق ضعیف مناسب است. |
| کیفیت ذوب بسیار بالا | میدان دمای یکنواخت باعث می شود نرخ بازیابی عناصر آلیاژ (Ni، Cr، Si) به ≥96٪ برسد و ترکیب محصول پایدار باشد. |
| مقیاس پذیری قوی | طرح چهار الکترود اجازه می دهد تا قدرت انعطاف پذیر گسترش یابد و حداکثر قدرت تک کوره می تواند به 100MVA برسد. |
4سناریوهای کاربرد
- تولید فلزات: برای ذوب کردن فیرو کروم با کربن بالا، فیروسیلیکون، سیلیکومنگنز و فیروتونگستن استفاده می شود، که برای نیازهای تولید در مقیاس بزرگ و با کیفیت بالا مناسب است.
- ذوب سیلیکون صنعتی: می تواند سیلیکون با خلوص بالا، با خلوص سیلیکون تا 99.5٪ - 99.9٪ و نرخ ذوب بالا را اداره کند.
- تولید کربید کلسیم: محیط با دمای بالا پایدار اطمینان حاصل می کند که محتوای کاربید کلسیم ≥80٪ است و مصرف انرژی را در مقایسه با کوره های AC 8-10٪ کاهش می دهد.
- بازیافت فلزات نادر: برای کاهش و ذوب آهن نیکل - کوبالت و تانتالوم - نیوبیوم قابل استفاده است، با سازگاری قوی با مواد اولیه پیچیده.
5. تهيه معمول و يادداشت هاي عملياتي
پیکربندی
- طرح الکترود: یک طرح مربع با فاصله مرکز به مرکز 2.5 - 4.0m برای الکترودها، تضمین توزیع یکنواخت جریان.
- کنترل برق: استفاده از کار موازی کابینت دو - راست کننده (20 - 30MVA در هر کابینت) برای دستیابی به تنظیم مستقل جریان برای هر الکترود و کنترل خودکار طول قوس.
- کف کوره رسانا: یک طراحی آنود موازی چند منطقه ای تراکم جریان را کاهش می دهد و عمر خدمت کف کوره را تا 50٪ افزایش می دهد.
یادداشت های عملیات
- کنترل دقیق عمق ورودی الکترود (1.2 - 1.8m) برای جلوگیری از قرار گرفتن در معرض قوس و از دست دادن انرژی.
- حفظ کیفیت آب سیستم خنک کننده (مشق ≤50μS/cm) برای جلوگیری از سوختگی الکترود و کوره.
- استفاده از یک سیستم slag با پایه بالایی (اساسیت R = 1.8 - 2.2) برای بهبود میزان desulfurization (≥ 85٪) و نرخ بازیابی آلیاژ.
6. مقایسه با کوره قوس زیر آب سه الکترود AC
| ویژگی | چهار - اجاق الکترودی بزرگ DC فرش قوس زیر آب | سه - اجاق الکترودی AC فرش قوس زیر آب |
|---|---|---|
| ثبات قوس | بالا (بدون انقراض صفر - عبور) | کم (فروش قوس، سر و صدا ≥105dB) |
| مصرف برق | 3800 - 4800kWh/t | ۴۲۰۰ - ۵۲۰۰ کیلووات ساعت در ساعت |
| مصرف الکترود | 0.6 - 1.0kg/t | 1.2 - 2.0kg/t |
| مدت عمر پوشش | 2 تا 3 سال | 1.2 - 1.8 سال |
| تاثیر شبکه | کوچک (تغییرات قدرت واکنش و ولتاژ کم) | بزرگ (نیاز به جبران قدرت واکنش دارد) |
| هزینه های بازسازی | متوسط (به یک کف کوره رسانا نیاز دارد) | کم |
7روند توسعه
- ادغام قدرت فوق العاده: قدرت نامی یک کوره واحد می تواند به 80 - 120MVA برسد، با یک ساختار چهار الکترود + چند آنود پایین برای بهبود تراکم قدرت.
- کنترل هوشمند: سیستم های مبتنی بر هوش مصنوعی می توانند به طور خودکار موقعیت الکترود ها، جریان و سرعت تغذیه را تنظیم کنند و چرخه ذوب را 10 تا 15 درصد کوتاه کنند.
- صرفه جویی در انرژی و بهبود حفاظت از محیط زیست: ترکیب تولید انرژی گرما و ذوب اکسیژن برای کاهش مصرف انرژی 15 تا 20 درصد و اتخاذ یک سیستم احتراق با NOx پایین برای برآورده کردن استانداردهای سختگیرانه انتشار.
