کوره قوس الکتریکی خیره کننده پایین
| محل منبع | چین |
|---|---|
| نام تجاری | Shaanxi Chengda |
| گواهی | ISO 9001 |
| شماره مدل | بر اساس ظرفیت پردازش تجهیزات مذاکره کنید |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | The price will be negotiated based on the technical requirements and supply scope of Party A |
| جزئیات بسته بندی | با توجه به الزامات خاص حزب الف بحث کنید |
| زمان تحویل | 2 ماه |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | تکمیل زنجیره تامین تولید، عرضه به موقع و رعایت استانداردهای کیفیت |
جزئیات محصول
| ظرفیت ذوب | 5-300 تن | دمای عملیاتی | 1600-1800°C |
|---|---|---|---|
| برنامه | تولید فولاد، ساخت آلیاژ، بازیافت فلزات | سیستم کنترل | PLC / کنترل کامپیوتری |
| نوع تجهیزات | ماشین آلات صنعتی | ویژگی | صرفه جویی در انرژی |
| نوع دستگاه | کوره قوس الکتریکی DC | حالت تنظیم ولتاژ | بدون تنظیم ولتاژ الکتریکی بار |
| سیستم خروجی کوره | ضربه زدن پایین یا ضربه زدن جانبی | کلمه کلیدی | ذوب شدن |
| برجسته کردن | کوره قوس الکتریکی برای فولاد سازی,کوره ی خیره کننده ی پایین,تجهیزات فولادی با لوله های پایین |
||
توضیحات محصول

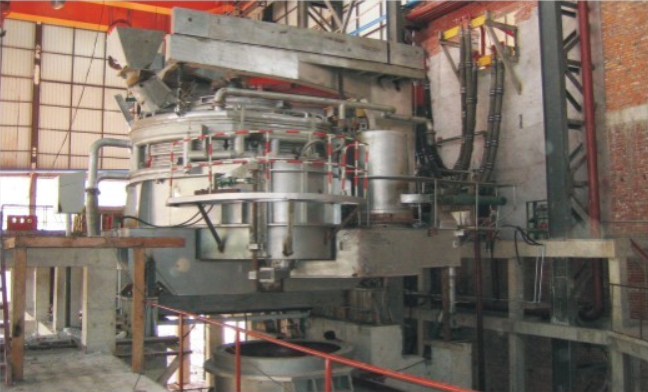

کوره قوس الکتریکی زیرین غیر عادی
معرفی تجهیزات و پارامترها
کوره قوس الکتریکی EBT | تجهیزات اصلی برای فولادسازی بدون سرباره با راندمان بالا و فولادسازی با فرآیند کوتاه
کوره قوس الکتریکی زیرین غیرعادی (EBT) تجهیزات اصلی فولادسازی مدرن با فرآیند کوتاه است. با اتخاذ طرح ضربه زدن غیرعادی پایین کوره، متوجه می شودعملیات ضربه زدن بدون سرباره و عملیات نگهداری فولاد و سرباره باقیمانده، که کیفیت فولاد مذاب و راندمان تولید را تا حد زیادی بهبود می بخشد و تقاضای ذوب با قدرت فوق العاده بالا را برآورده می کند.
1. ترکیب تجهیزات
کوره قوس الکتریکی EBT از چهار ماژول هسته تشکیل شده است:سیستم بدنه کوره، سیستم مکانیکی، سیستم الکتریکی و سیستم کمکیبا ساختار فشرده و اتوماسیون بالا.
1.1 سیستم بدنه کوره
- پوسته کوره: به پوسته بالایی و پایینی تقسیم می شود. قسمت پایینی ساختار غیرعادی بیضوی بینی دارد که با آجر کربن منیزیم / آجر نسوز آلومینا-منیزیا پوشیده شده است. پوشش دیوار کوره آب خنک به 87 تا 90 درصد می رسد.
- سقف کوره آب خنک: سازه کاملا آب خنک با سوراخ الکترود در مرکز مجهز به دستگاه آب بندی و دود اگزوز.
- جعبه ضربه زدن عجیب و غریب: سوراخ ضربه زدن در موقعیت غیرعادی پایین کوره، مطابق با مکانیزم باز و بسته شدن دروازه کشویی / درپوش، پر شده با ماسه زهکشی منیزیم برای شروع ریختن خودکار.
1.2 سیستم مکانیکی
- مکانیزم بالابر الکترود: بازوی متقاطع رسانای کامپوزیت مس-فولاد / آلیاژ آلومینیوم با درایو سرو برای تنظیم بالابر الکترود و قدرت قوس.
- مکانیزم کج کردن کوره: درایو هیدرولیک. زاویه شیب در سمت ضربه زدن تنها 5-15 درجه است، با ساختار ساده و کاهش تلفات شبکه کوتاه.
- مکانیزم بالابر و دوار سقف کوره: درایو الکتریکی / هیدرولیک، همکاری با شارژ ضایعات و تعمیر و نگهداری کوره.
- سیستم لنس تزریق اکسیژن و کربن: طراحی جت همراه با دیواره کوره، پشتیبانی از ذوب قوس غوطهور در سرباره کفدار، افزایش تامین اکسیژن و راندمان کربنسازی.
1.3 سیستم برق
- ترانسفورماتور کوره: پیکربندی توان فوق العاده بالا، توان واحد ≥ 600kVA/t، ارائه منبع تغذیه قوس پایدار.
- سیستم شبکه کوتاه: حلقه رسانا با جریان بالا با طراحی امپدانس کم برای کاهش تلفات برق.
- سیستم کنترل اتوماتیک PLC: تنظیم یکپارچه الکترود، کنترل قدرت، عملیات کج شدن و قفل ایمنی، پشتیبانی از نظارت از راه دور و قابلیت ردیابی داده ها.
1.4 سیستم کمکی
- سیستم خنک کننده آب: اجزای کلیدی خنک کننده آب در گردش بسته مانند پوسته کوره، سقف کوره و بازوی متقاطع الکترود.
- سیستم هیدرولیک: تامین انرژی برای کج کردن کوره، بلند کردن الکترود و باز کردن و بسته شدن سوراخ.
- سیستم اگزوز گرد و غبار و دود: مجهز به حذف گرد و غبار کیسه / بازیابی گرمای زباله برای مطابقت با استانداردهای حفاظت از محیط زیست.
- ماشین ملاقه و ملاقه: انجام فولاد مذاب و تطبیق با فرآیند پالایش LF/VOD.
2. پارامترهای فنی اصلی (مرجع استاندارد)
| پارامتر | مشخصات (50 تن / 100 تن / 150 تن) |
|---|---|
| ظرفیت رتبه بندی شده | 50 تن / 100 تن / 150 تن (حداکثر ظرفیت ضربه زدن: 1.05-1.2 بار) |
| قطر پوسته کوره | φ4600mm / φ5800mm / φ6800mm |
| ظرفیت ترانسفورماتور | 18000kVA / 30000kVA / 45000kVA |
| قطر الکترود گرافیت | φ450 میلی متر / φ500 میلی متر / φ550 میلی متر |
| دایره پیچ الکترود | φ1150mm / φ1350mm / φ1500mm |
| ضربه زدن به قطر سوراخ | φ120-150mm (دیرگداز منیزیم) |
| زاویه کج شدن | سمت ضربه زدن: 5-15 درجه، چرخش برگشت: ≤5 درجه |
| ضربه زدن به زمان | 3-5 دقیقه در هر گرما، میزان جداسازی فولاد از سرباره 95٪ |
| چرخه ذوب | 45-60 دقیقه در هر گرما (با پیش گرم کردن ضایعات و شارژ مداوم) |
| حجم فولاد باقیمانده | 10%-15% ظرفیت نامی، نرخ سرباره باقیمانده ≥95% |
3. مزایای عملکرد
- ضربه زدن بدون سرباره و کیفیت فولاد خالص: ضربه زدن غیرعادی از پایین با کج شدن با زاویه کوچک، سرباره را در داخل کوره نگه می دارد و به طور موثر محتوای فسفر و گوگرد را کاهش می دهد، مناسب برای تولید فولاد با کربن بالا و فولاد آلیاژی.
- راندمان بالا و صرفه جویی در انرژی با بهینه سازی هزینه: چرخه ذوب 20% کوتاه شد، اتلاف حرارت حدود 20% کاهش یافت. عمر مفید نسوز با مصرف کمتر 15 درصد افزایش یافت.
- عملکرد ایمن، پایدار و آسان: از خطر پاشیدن ضربه زدن کج سنتی جلوگیری کنید. نرخ شروع خودکار ریختن بیش از 90٪، عملکرد یک کلید PLC شدت کار را کاهش می دهد.
- سازگار با تولید با فرآیند کوتاه: می توان با تجهیزات پالایش LF و ریخته گری مداوم برای تحقق تولید فرآیند کوتاه EAF-LF-CC با خروجی سالانه 400000 تا 800000 تن مطابقت داد.
4. دامنه کاربرد
به طور گسترده در ذوب استفاده می شودفولاد کربنی ملایم، فولاد آلیاژی، فولاد ضد زنگ و فولاد ویژه. مناسب برای کارخانه های فولادی با فرآیند کوتاه مبتنی بر قراضه، شرکت های ریخته گری و پایگاه های ویژه تولید فولاد، که به عنوان تجهیزات ترجیحی برای فولادسازی سبز مدرن عمل می کند.
