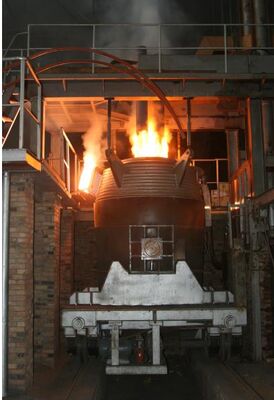

کوره قوس الکتریکی با مقاومت بالا با تکنولوژی ثبت اختراع ملی / گواهینامه ISO 9001

محل منبع	چین
نام تجاری	Shaanxi Chengda
گواهی	ISO 9001
شماره مدل	براساس ظرفیت پردازش تجهیزات مذاکره کنید
مقدار حداقل تعداد سفارش	1 واحد
قیمت	The price will be negotiated based on the technical requirements and supply scope of Party A
جزئیات بسته بندی	با توجه به الزامات خاص حزب A بحث کنید
زمان تحویل	2 ماه
شرایط پرداخت	L/C، T/T، وسترن یونیون
قابلیت ارائه	زنجیره تأمین کامل تولید ، عرضه به موقع و مطابق با استانداردهای کیفیت

جزئیات محصول

برجسته کردن

کوره قوس الکتریکی با مقاومت بالا,تجهیزات ثبت اختراع شده تولید فولاد,کوره قوس دارای گواهینامه ایزو

patented steelmaking equipment

ISO certified arc furnace

پیام بگذارید

توضیحات محصول

یک کوره قوس الکتریکی با مقاومت بالا به کوره قوس الکتریکی با یک راکتور متصل به سری در سمت اصلی ترانسفورمور کوره قوس اشاره دارد.این یک تجهیزات فولاد پیشرفته است که به طور گسترده ای در صنعت فلزات استفاده می شود.:

اصل کار:با اتصال یک راکتور ثابت یا اشباع شده به صورت سری در سمت اصلی ترانسفورمور کوره قوس، مقدار واکنش مدار به 1.5-2 برابر مقدار اصلی افزایش می یابد.برای مثالبرای یک کوره قوس الکتریکی با مقاومت معمولی بالاتر از 40t / 25MVA، ارزش واکنش تقریبا 3.5 تا 4.0mΩ است، در حالی که یک کوره قوس الکتریکی با مقاومت بالا می تواند به حدود 6-8mΩ افزایش یابد.این باعث می شود آن را مناسب تر برای منبع برق قوس طولانی.
مزایا:
- کاهش فشار مکانیکی: به دلیل کاهش جریان، نیروی الکترومغناطیسی کاهش می یابد و استرس و ارتعاش ضربه بر اجزای تجهیزات مکانیکی کاهش می یابد.تاثیر جریان مدار کوتاه بر اجزای تجهیزات الکتریکی نیز کاهش می یابد.
- اختلال پایین تر در شبکه برق: می تواند نوسانات جریان را 46٪ و فلک ولتاژ را تقریباً 30٪ کاهش دهد ، بنابراین تأثیر و تداخل بر شبکه برق را کاهش می دهد و فلک ولتاژ را کاهش می دهد.
- مصرف کمتر: کاهش جریان منجر به کاهش مصرف برق و مصرف الکترود می شود.
- ثبات قوس بالا: به دلیل واکنش پذیری بالا و عامل قدرت پایین، ثبات قوس بالا است.
- کاهش لرزش تجهیزات: می تواند لرزش ناشی از سفتی ناکافی مکانیسم بالا بردن الکترود را کاهش دهد.
ترکیب تجهیزات: عمدتا شامل یک ترانسفورماتور کوره الکتریکی، شبکه کوتاه، دستگاه بالا بردن الکترود، بازوی متقاطع رسانا، پوشش کوره خنک شده با آب، پوشش کوره بالا بردن و دستگاه چرخش،بدن کوره، دستگاه خم کردن بدن کوره، لوله، ماشین شیر، سیستم آب خنک کننده، سیستم هوا فشرده، سیستم هیدرولیک، سیستم تغذیه خودکار، سیستم تغذیه ولتاژ بالا،سیستم کنترل الکتریکی ولتاژ پایین، اتوماسیون اساسی و سیستم کنترل کامپیوتری
درخواست: به عنوان تجهیزات اصلی در تولید فولاد کوتاه مدت، برای ذوب فولاد دارای عناصر آسان تر اکسید شده بسیار مفید است.فولاد های مختلف آلیاژ، و فولاد ضد زنگ. مواد اولیه می توانند فولاد خرد شده کامل سرد، بخشی از فولاد خرد شده + فلز داغ، فولاد خرد شده از پیش گرم شده، آهن کاهش شده فشار گرم، آهن اسفنجی و غیره باشند.

پارامترهای کوره قوس الکتریکی با مقاومت بالا

این سند خلاصه ی پارامترهای اصلی فنی کوره ی قوس الکتریکی با مقاومت بالا را به چهار دسته تقسیم می کند: پارامترهای پایه ی نامی، پارامترهای کلیدی الکتریکی،پارامترهای ساختاری و فرایندی، و همچنین مصرف انرژی و شاخص های حفاظت از محیط زیست. مقادیر معمولی مربوط به ظرفیت های مشترک کوره برای مرجع مستقیم و انتخاب ارائه شده است.

1پارامترهای پایه ی نامگذاری شده (بر اساس ظرفیت اصلی طبقه بندی شده)

کوره های قوس الکتریکی با مقاومت بالا به طور کلی با ظرفیت نامی خود متمایز می شوند، که از بیش از ده تن تا بیش از صد تن است.ظرفیت متناوب ترانسفورماتور به طور دقیق با ظرفیت کوره مطابقت دارد.

ظرفیت اسمی	ظرفیت نامی ترانسفورماتور	انواع فولاد قابل استفاده	تعداد گرمای روزانه
30 تن	30-35MVA	فولاد نرم، فولاد کم آلیاژ	812 گرمایش
50 تن	5060MVA	فولاد نرم، فولاد آلیاژ، فولاد ضد زنگ	10 ≈ 14 گرمایش
۸۰ت	۸۰ ۰۹۰MVA	فولاد آلیاژ، فولاد ضد زنگ، فولاد ویژه	۱۲-۱۶ گرمایش
100 تن	100-120MVA	فولاد مخصوص، فولاد ضد زنگ با کیفیت بالا	14 ≈ 18 گرمایش
150 تن	150-180MVA	کارخانه های فولادی در مقیاس بزرگ با فرایندهای کوتاه مدت، پشتیبانی از ریختن مستمر و رولینگ	16 ≈ 20 گرمایش

توجه: در مقایسه با کوره های قوس الکتریکی معمولی، کوره های مقاومت بالا دارای قوس های پایدارتر هستند و اجازه می دهد تا کار قوس طولانی انجام شود.بهره وری بالاتر از استفاده از ترانسفورماتورو سرعت ذوب شدن سریعتر.

2پارامترهای کلیدی الکتریکی (خاصیت های حیاتی کوره های مقاومت بالا)

این تفاوت های اصلی از کوره های قوس الکتریکی معمولی را نشان می دهد و شاخص های کلیدی طراحی مقاومت بالا است.

2.1 مقاومت مدار کوتاه و واکنش سری

موانع مدار کوتاه ترانسفورماتورهای معمولی EAF: به طور کلی10٪ 12٪
مقاومت مدار کوتاه ترانسفورماتورهای HIEAF: افزایش تا۱۶% ۲۰%، و می تواند 22 درصد برای طرح های مقاومت فوق العاده بالا برسد
واکنش رآکتور سری در طرف اصلی:1.5 تا 2 بارواکنش نشت ترانسفورماتور کوره. افزایش واکنش کل مدار به طور موثر جریان شتاب مدار کوتاه را محدود می کند و فلک ولتاژ را سرکوب می کند.

2.2 سطح ولتاژ نامی

ولتاژ ورودی ولتاژ بالا شامل:35kV، 66kV و 110kVطرف ولتاژ پایین، خروجی جریان بالا را برای عملکرد کوره فراهم می کند، با تنظیم ولتاژ چند سطح برای پاسخگویی به الزامات مراحل ذوب، اکسیداسیون و کاهش.

2.3 جریان نامی و جریان مدار کوتاه

جریان نامی الکترود: با افزایش ظرفیت، حدود 25-30kA برای کوره 50t و تا 40-50kA برای کوره 100t.
مزیت اصلی طراحی مقاومت بالا:جریان شتاب مدار کوتاه می تواند با 30٪ کاهش یابد 40٪، تاثیرات بر شبکه برق، ترانسفورم و شبکه کوتاه را به شدت کاهش می دهد.

2.4 فاکتور قدرت

به دلیل واکنش سری، فاکتور قدرت طبیعی HIEAF نسبتا کم است، به طور کلی0.75 ۰85معمولاً مجهز بهجبران کننده Var استاتیک (SVC) یا ژنراتور Var استاتیک (SVG)بعد از جبران، فاکتور قدرت می تواند به بالاتر از 0 بهبود یابد.9.

3پارامترهای الکترود و شبکه کوتاه

الکترود ها اجزای اصلی مصرف کننده انرژی کوره های قوس الکتریکی هستند. HIEAF عملکرد مصرف الکترود را نسبت به کوره های معمولی به طور قابل توجهی بهتر نشان می دهد.

مواد الکترود:الکترود های گرافیتی با قدرت فوق العاده بالا (UHP)به طور گسترده ای مورد استفاده قرار می گیرند، با مقاومت در برابر اکسیداسیون، مقاومت در برابر دمای بالا و چگالی جریان مجاز بالاتر.
قطر الکترود
- کوره 30 تنی: Φ350~400mm
- کوره 50 تن: Φ450 ≈ 500mm
- کوره ۸۰ و ۱۰۰ تنی: Φ۵۵۰ و ۶۰۰ میلی متر
- کوره 150 تنی: Φ650~700mm
شاخص مصرف الکترود: بهره برداری از عملیات قوس طولانی و نوسانات کوچک جریان، مصرف الکترود HIEAF می تواند در1۲٫۱٫۸ کیلوگرم/تنه فولاد، در حالی که از EAF معمولی به طور کلی بیش از 2.0 kg/t فولاد است.
پارامترهای شبکه کوتاه: شبکه کوتاه از لوله های مس سرد شده با آب یا هادی های کامپوزیت مس و آلومینیوم استفاده می کند. طول به حداقل می رسد و مقاومت مدار به کاهش از دست دادن فعال کاهش می یابد. برای HIEAF،تطبیق واکنش مداردر مقابل کاهش مقاومت ساده اولویت دارد.

4پارامترهای ساختاری و فرآیند

4.1 ساختار کوره

مواد پوسته کوره: صفحات فولادی قوی مانند:Q345، پوشش داده شده با مواد آتش گیر از جمله آجر های کربن مگنیزیا و آجر های کربن آلومینیوم مگنیزیا.
نوع پوشش کوره:پوشه کوره های تکه دار با خنک کننده آب، با مقاومت در برابر دمای بالا، عمر طولانی و قابلیت سازگاری با شرایط کار قوس بلند با قدرت بالا.
زاویه شیب: زاویه شیب نامی ضربه45° ≈ 50°، هیدرولیکی با سرعت شیب قابل تنظیم.

4.2 سیستم تزریق اکسیژن و کربن

حالت تامین اکسیژن: نرد اکسیژن جریان ترکیبی و نرد اکسیژن خنک شده با آب، با فشار اکسیژن0.8 ٫1.2MPaجریان اکسیژن با ظرفیت افزایش می یابد و برای کوره 100 تن به 3000-4000Nm3/h می رسد.
سیستم تزریق کربن: برای تولید زباله های فومینگ و عملیات قوس زیر آب استفاده می شود. HIEAF با زباله های فومینگ هماهنگ می شود و می تواند ولتاژ عملیاتی را افزایش دهد و نوسانات شبکه برق را کاهش دهد.

4.3 چرخه ذوب و دمای

چرخه ذوب تمام قطعات: برای 50 ‰ 100 تن HIEAF،زمان ذوب شدن 45-60 دقیقه/گرمایی. از جمله ضربه زدن ، پیچ و شارژ ، چرخه کل 60 ٪ 80 دقیقه است.
دمای خروجی: بسته به درجه فولاد،۱۶۰۰۱۶۸۰°C، با دمای بالاتر برای فولاد های ویژه مانند فولاد ضد زنگ.

5شاخص های مصرف انرژی و حفاظت از محیط زیست

5.1 شاخص مصرف برق

HIEAF از طریق عملکرد قوس طولانی کارایی حرارتی بالاتر را به دست می آورد و مصرف انرژی بهتری نسبت به EAF معمولی دارد.

تمام قطعات سرد:فولاد 380-420 کیلو وات/تنه
با اضافه کردن فلز گرم یا خرد کردن گرم: می تواند بهفولاد 320-360 کیلو وات/تنه

5.2 شاخص های تداخل شبکه برق

ولتاژ فلیکر (Pst): با25٪ ٪ 35٪در مقایسه با کوره های معمولی، آسان تر است که با استانداردهای شبکه برق برای محدودیت های هارمونیک و فلکر مطابقت داشته باشد.
سرکوب هارمونیک: مجهز به جبران قدرت واکنشی و دستگاه های فیلتر می تواند با محدودیت های هارمونیک مشخص شده در GB/T 14549 مطابقت داشته باشد.
