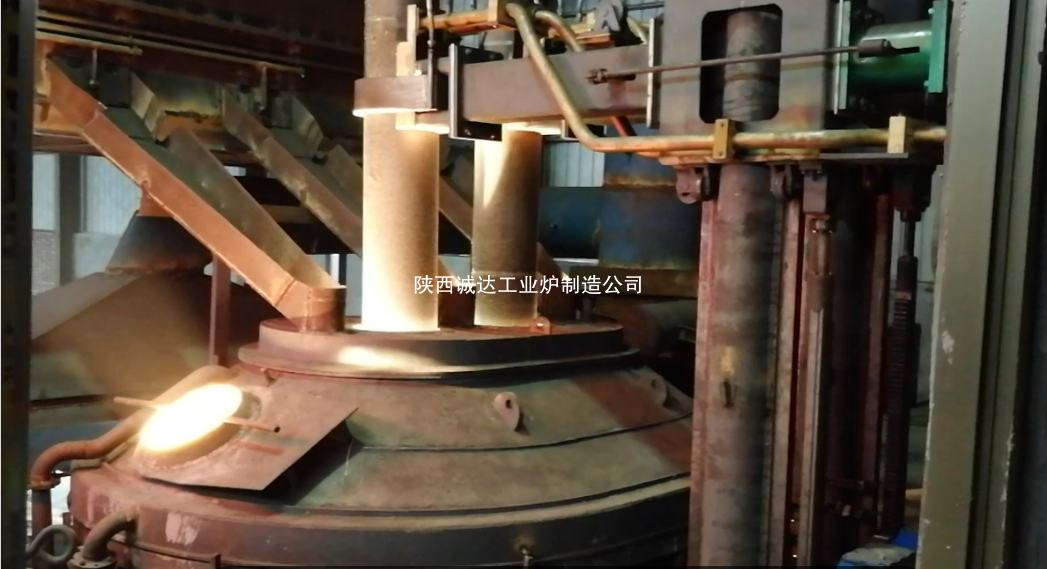

کوره قوس الکتریکی DC با الکترود دوتایی با فناوری/اختراع های پیشرو در جهان
| محل منبع | چین |
|---|---|
| نام تجاری | Shaanxi Chengda |
| گواهی | ISO 9001 |
| شماره مدل | براساس ظرفیت پردازش تجهیزات مذاکره کنید |
| مقدار حداقل تعداد سفارش | 1 واحد |
| قیمت | The price will be negotiated based on the technical requirements and supply scope of Party A |
| جزئیات بسته بندی | با توجه به الزامات خاص حزب A بحث کنید |
| زمان تحویل | دو تا سه ماه |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | زنجیره تأمین کامل تولید ، عرضه به موقع و مطابق با استانداردهای کیفیت |
جزئیات محصول
| برجسته کردن | کوره قوس الکتریکی DC با الکترود دوتایی,کوره قوس الکتریکی DC با ثبت اختراع,کوره قوس الکتریکی DC فولادسازی,DC arc furnace with patents,Steelmaking DC arc furnace |
||
|---|---|---|---|
توضیحات محصول
کوره قوس دو الکترود DC (DE-DC EAF) یک تجهیزات ذوب است که از دو الکترود گرافیت (یک کاتود و یک آنود) برای تشکیل یک قوس DC استفاده می کند، با قوس های پایدار، نویز کم،و مصرف الکترود کم، مناسب برای فولاد سازی، ذوب آهن و بازیافت فلز است. در زیر یک مرور کلی دقیق فنی و کاربردی است:
ساختار اساسی و اصل کار
- اجزای اصلی: دو الکترود گرافیت (کاتود + آنود) ، منبع برق DC (تریستور اصلاح) ، بدن کوره (پوش کوره خنک شده با آب / دیواره ، پوشش آتش گیر) ، مکانیسم بالا بردن الکترودو آنود پایین اختیاری (برای برخی از پیکربندی ها).
- اصل کار: جریان مستقیم از الکترود آنود از طریق حمام ذوب شده به الکترود کاتود جریان می یابد و دو قوس (یک بین هر الکترود و حمام) را تشکیل می دهد.از طراحی پیچیده آنود های پایین واحد الکترود DC EAF اجتناب می کند و نصب مجدد آن از کوره های AC آسان است.
- ویژگی های قوس: قوس ها پایدار و متمرکز هستند، با زاویه انحراف 15°~30° به سمت حمام؛ نیروی الکترومغناطیسی باعث می شود که قوس در اطراف مرکز (چند بار در ثانیه) چرخش کند.تضمین گرمایش یکنواخت.
پارامترهای کلیدی فنی (مجموعه های معمولی)
| پارامتر | آزمایشگاه/ کوچک (≤5t) | صنعتی/ متوسط (550 تن) | صنعتی/ بزرگ (≥50 تن) |
|---|---|---|---|
| ظرفیت نامی | 0.5 ¢5t | ۵۵۰ ت | 50-420 تن |
| ولتاژ ورودی DC | ۳۰۰ و ۵۰۰ ولت | ۵۰۰٫۸۰۰ ولت | ۸۰۰ ولت و ۱۲۰۰ ولت |
| جریان نامی | 1 ′′5kA | 5 ٪ 20kA | 20~280kA (به عنوان مثال، کوره 420t: 280kA در کل) |
| قدرت نامی | 0.۵٫۲ مگاوات | ۲٫۱۰ مگاوات | ۱۰۵۰ مگاوات |
| قطر الکترود | 200×400 میلی متر | ۴۰۰٫۷۰۰ میلی متر | ۷۰۰٫۱۲۰۰ میلی متر |
| صدا از ذوب شدن | ≤90dB | 85 ٪ 88dB (15dB کمتر از AC EAF) | 85 ≈ 90 دسیبل |
| مصرف الکترود | ≤1.2kg/t | 0.8 ٪ 1.0kg/t (50٪ کمتر از AC EAF) | 0.6 ۰٫۹ کیلوگرم/تن |
| نرخ ذوب شدن | 2°4°C/ دقیقه | ۴۶°C/دقیقه | 5°8°C/ دقیقه |
| دمای فشار | 1600 ≈ 1700°C | ۱۶۵۰- ۱۸۰۰ درجه سانتیگراد | ۱۷۰۰- ۱۸۵۰ درجه سانتیگراد |
مزایای اصلی در مقابل کوره های سنتی
- ثبات قوس و گرمایش یکسان: هیچ فلک قوس وجود ندارد؛ تحریک الکترومغناطیسی حمام نقاط داغ را از بین می برد و فرسایش پوشش را به میزان 20٪ کاهش می دهد.
- مصرف انرژی و الکترود کم: مصرف برق 5٪ تا 10٪ کمتر از EAF AC است؛ مصرف الکترود در مقایسه با EAF AC (سطح EAF DC تک الکترود) ~ 50٪ کاهش یافته است.
- دوستانه با شبکه: نوسانات ولتاژ کوچکتر و تغییرات قدرت واکنش پذیر؛ راکتور DC جریان ورود را سرکوب می کند، مناسب برای مناطقی که شبکه های ضعیف دارند.
- ارتقاء انعطاف پذیر: نیازی به آنودهای پایین پیچیده نیست؛ ظروف کوره های AC موجود را می توان با هزینه پایین به DE-DC EAF تبدیل کرد.
- سر و صدا کم: سر و صدای ذوب ~ 87dB (15dB کمتر از AC EAF) ، عمدتاً با اجزای فرکانس بالا که جدا کردن آنها آسان است.
سناریوهای کاربرد
- ذوب فولاد ویژه: فولاد لاغری، فولاد ضد زنگ با کربن پایین، فولاد مقاوم در برابر گرما؛ نرخ بازیابی آلیاژ بالا (≥ 96٪ برای Ni / Cr / Mo).
- متالورژی غیر آهن: ذوب کردن منیزیم (فورم قوس زیر آب DC) ، ذوب کردن آلیاژ مس/نیکل؛ عملکرد پایدار و دانه های بزرگ کریستالی.
- بازیافت فلز: زباله فولاد، باقیمانده های ضایعات ذوب و بازیابی فلزات نادر؛ سازگاری قوی با مواد اولیه.
- پردازش فلزات آتش شکن: ذوب شدن آلیاژ های وولفستم/مولیبدن (با گرمایش پلاسمای کمکی)
یادداشت های معمول تنظیمات و عملیات
- پیکربندی الکترود: دو الکترود بالا (کاتود + آنود) استاندارد هستند؛ برخی از کوره های بزرگ برای تعادل توزیع جریان 2 ′′4 آنود پایین خنک شده با آب اضافه می کنند.
- سیستم تامین برق: تنظیم کننده تیرستور + راکتور DC؛ طول قوس به طور خودکار توسط مکانیسم بلند کردن الکترود تنظیم می شود تا قدرت ورودی را ثبات دهد.
- سیستم خنک کننده: سرعت جریان آب 10 ‰ 500 m3/h، فشار آب 0.3 ‰ 0.6MPa و رسانایی ≤ 50μS / cm برای جلوگیری از گرم شدن الکترود.
- کنترل اتمسفر: بسته بندی ارگون / نیتروژن اختیاری برای کاهش اکسیداسیون و بهبود بازیابی آلیاژ.
مقایسه با انواع دیگر کوره ها
| ویژگی | EAF دو الکترود DC | EAF واحد الکترود DC | EAF سه فاز AC |
|---|---|---|---|
| تنظیم الکترود | دو الکترود بالا (کاتود + آنود) | یک کاتود بالا + آنود پایین | سه الکترود بالا |
| آنود پایین | اختیاری (تصمیم ساده تر) | اجباری (طراحی پیچیده) | لازم نیست |
| ثبات قوس | بالا | بالا | کم (تند می لرزد) |
| مصرف الکترود | کم (~ 0.8 ∼ 1.0 kg/t) | کم | بالا (~2.0~3.0kg/t) |
| هزینه های بازسازی | کم (از کوره های AC) | بالا | N/A |
| سطح سر و صدا | کم (85 ¢ 88dB) | کم | بالا (100-110 دبیل) |
روند توسعه
- قدرت فوق العاده: کوره های مقیاس بزرگ (به عنوان مثال، 420t) پیکربندی های دو کاتود + چند پایه آنود را برای بهبود تراکم قدرت اتخاذ می کنند.
- تکنولوژی صرفه جویی در انرژی: در ترکیب با احتراق سوخت اکسیژن و بازیابی گرما ضایعات، مصرف انرژی به میزان 10٪15٪ کاهش می یابد.
- کنترل هوشمند: سیستم های کنترل طول قوس و دمای مبتنی بر هوش مصنوعی برای بهینه سازی چرخه های ذوب.
- حفاظت از محیط زیست: از بین بردن گرد و غبار با کارایی بالا (تركيز انتشار ≤10mg/m3) و کار با NOx پایین.
خلاصه
کوره های دو الکترود DC arc بر عملکرد، هزینه و انعطاف پذیری تعادل دارند، که آنها را برای کارخانه های جدید و بازنشستگی AC به DC مناسب می کند. آنها به طور گسترده ای در تولید فولاد با کیفیت بالا استفاده می شوند،ذوب آهن، و بازیافت فلز، با مزایای قابل توجهی در صرفه جویی در انرژی، حفاظت از محیط زیست و ثبات عملیاتی.
