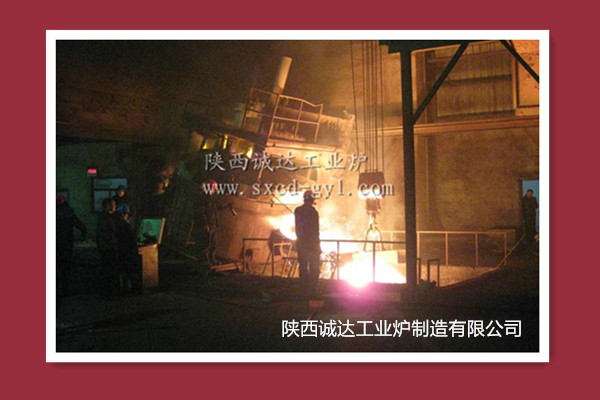

کوره قوس برقی آهن واندیم

کوره قوس آهن واندیم یک تجهیزات کلیدی است که به طور خاص برای تولید آلیاژ آهن واندیم استفاده می شود.دارای طیف گسترده ای از کاربردهای در تولید فولاد و سایر آلیاژ هاعملکرد و ویژگی های کوره های قوس آهن واندیم به طور مستقیم کیفیت و بهره وری تولید محصولات آهن واندیم را تعیین می کنند.

一طراحی ساختاری:
بدن کوره کارآمد و صرفه جویی در انرژی
سیستم الکترودی دقیق و پایدار
سیستم کنترل هوشمند و انعطاف پذیر

二مزیت های عملکرد:
تولید آهن وانادیوم با خلوص بالا
بهره وری ذوب موثر
تنظیم انعطاف پذیر فرآیند
ویژگی های صرفه جویی در انرژی و حفاظت از محیط زیست

تولید وانادیوم به طور کلی با استفاده از کوره های تصفیه قوس الکتریکی انجام می شود، که به طور معمول دارای ظرفیت 1.5 تا 5 تن است.

三تجهیزات مکانیکی اصلی کوره قوس الکتریکی شامل چندین بخش است، از جمله بدن کوره، پوشش کوره، مکانیسم بلند کردن پوشش کوره، بازوی متقاطع رسانا،دستگاه بلند کردن الکترود، مکانیسم شیب بدن کوره و سایر دستگاه های کمکی.

1. بدن کوره:بدن کوره از دو قسمت تشکیل شده است: یک جزء فلزی و یک پوشش ساخته شده از مواد آتش گیر. جزء فلزی شامل پوسته کوره، درب کوره و خروجی فولادی است.پوسته کوره از یک صفحه فولادی δ 16 ضخیم جوش داده شده استدرب کوره برای مشاهده داخل کوره و برای عملیات هایی مانند حذف slag، نمونه برداری و تغذیه استفاده می شود.درب کوره معمولا با یک درب کوره پوشانده شده است، و آب برای خنک کردن داخل درب کوره استفاده می شود. خروجی نردبان فولاد برای نردبان فولاد استفاده می شود و با بولت ها به پوسته کوره ثابت می شود و با مواد آتش گیر پوشانده می شود.
الزامات برای مواد پوشش کوره قوس الکتریکی: 1 باید آتش شکن و نقطه نرم شدن بار کافی داشته باشد. 2 باید مقاومت قوی در برابر slag داشته باشد.3 باید مقاومت خوبی نسبت به خنک شدن سریع و گرم شدن داشته باشد4 باید قدرت کافی داشته باشد. 5 رسانایی حرارتی و رسانایی الکتریکی پایین.
2پوشش کوره:پوشش کوره یک پوشش کوره آب خنک نوع صفحه با میخ های آویزان خشکی در داخل جوش داده شده است. در طول استفاده عادی، خشکی می تواند آویزان شود، که می تواند عمر سرویس پوشش کوره را افزایش دهد.حلقه مهر و موم الکترود یک حلقه مواد آتش شکن سفارشی است، بر روی سوراخ الکترود در پوشش کوره نصب شده است.
3مکانیسم بلند کردن پوشش کوره:آن را شامل دو سیلندر پیستون نصب شده در پشت دو پرتوهای خمیده، که بالا یا پایین پوشش کوره از طریق چهار نقطه بلند متصل به زنجیره حلقه کوتاه پوشش کوره.حداکثر ارتفاع بلند کردن پوشش کوره 300 میلی متر است.
4. بازوی متقاطع رسانا:بازوی متقاطع رسانا عمدتاً از یک بدن بازو متقاطع ، سر کلیمپ ، پشتیبانی حلقه ، بطری روغن ، اهرم و غیره تشکیل شده است. بدن بازو متقاطع توسط خنک کننده آب احاطه شده و یک کانال آب در داخل دارد.با صفحه کامپوزیت فولاد مس جوش داده شده است، که بسیاری از قطعات عایق پیچیده را در بازوی متقاطع اصلی کاهش می دهد، ساختار آن را ساده می کند، وزن را کاهش می دهد، قدرت انتقال را افزایش می دهد و از دست دادن شبکه را حدود 10٪ کاهش می دهد.کلیمپ رسانا از مواد برنز کرومی ساخته شده استاین یک محصول ثبت اختراع شده است که توسط شرکت ما توسعه یافته و به طور انحصاری تولید می شود و در حال حاضر یک ماده ایده آل برای کلیمپ الکترود است.
مکانیسم الکترود گشاده یک نوع میله کشنده ی بهار پنوماتیک است.
5دستگاه بلند کردن الکترود: دستگاه بلند کردن الکترود یک نوع ستون ثابت است و مکانیسم بلند کردن الکترود شامل یک موتور الکتریکی، یک طبل کاهش دهنده، یک مجموعه قطبی، یک سیم فولادی است.و با چکش ترازنده ای است.

الزامات اصلی برای خواص فیزیکی الکترود های گرافیت عبارتند از:
1 مقاومت حجم بالا؛ 2 ضریب مقاومت پایین؛ 3 رسانایی حرارتی بالا؛ 4 ضریب گسترش حرارتی پایین؛ 5 ماژول انعطاف پذیری کوچک و مقاومت مکانیکی کافی.
6. مکانیسم شیب دار بدن کوره: مکانیسم شیب دار بدن کوره یک نوع شیب دار پایین است که می تواند بدن کوره را از طریق دو بطری روغن شیب دار 40-45 ° به سمت خط کش فولاد شیب دار کند.اطمینان از تخلیه مایع نهایی در کوره هنگام تخلیه، و شیب 12-20 ° به سمت سمت درب کوره برای حذف slag، اندازه گیری درجه حرارت، نمونه برداری و سایر عملیات.پایان خط کش فولاد به صورت افقی برای یک فاصله کوچک حرکت می کند، و سرعت خم شدن را می توان تنظیم کرد.
