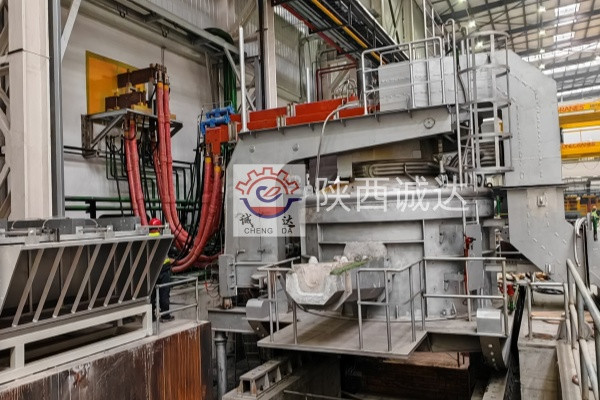

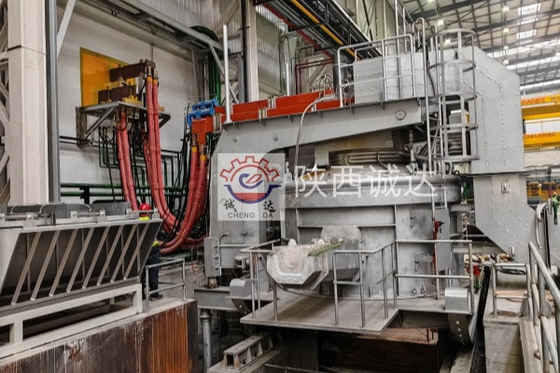

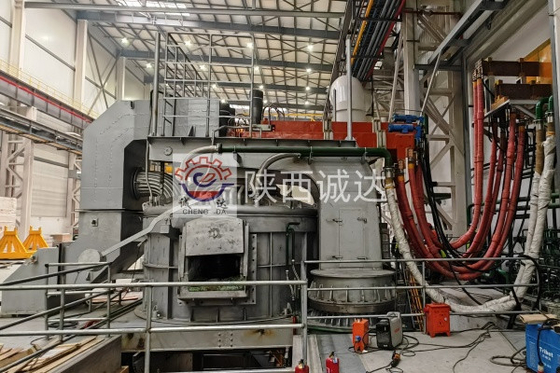

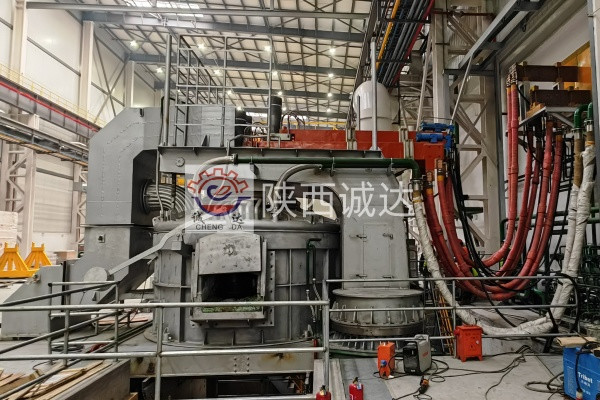

اجاق برقی سه مرحله ای فولاد سازی با تکنولوژی پیشرفته

1.1 مدل تجهیزات: کوره قوس الکتریکی سه فاز فولاد سازی

1.2 هدف تجهیزات: با توجه به فرآیند کاربر، آن را در کنار کوره AOD برای تولید فولاد ذوب اولیه استفاده می شود، که می تواند برای ذوب فولاد آلیاژ استفاده شود.

1.3 جریان فرآیند:
Feeding → Closing and energizing → Arc piercing through the well → Main melting (oxygen assisted melting) → (temperature measurement and sampling) Melting and refining → (temperature measurement) Steel tapping → Furnace repair → Next process

1.4 ظرفیت تولید:
یک بار تغذیه، تولید فولاد 8t، زمان ذوب اصلی (پاک) تحت دمای اکسیژن ≤ 45 دقیقه، زمان انتقال قدرت (1600 °C) ≤ 50 دقیقه و زمان چرخه < 75 دقیقه.
شاخص مصرف انرژی: حداکثر مصرف انرژی (kW • h/t فلز ذوب شده) < 660

1.5 پارامترهای مربوط به کارخانه و شرایط محیط انرژی:
1.5.1 شرایط تامین برق:
a. سیستم برق AC 10kV
ولتاژ: 10kV ± 10% فاز: 3 فرکانس: 50±0.5Hz

اصل کار:
کار آن بر اساس یک منبع تغذیه سه فاز AC است که انرژی الکتریکی را از طریق یک سیستم تغذیه خاص به سیستم الکترود منتقل می کند.الکترودها معمولاً با دقت از مواد کربن یا گرافیت ساخته می شوند، مسئول اتصال جریان و حفظ حالت پایدار قوس است، در حالی که سیستم پشتیبانی الکترود اطمینان حاصل می کند که الکترود به طور محکم در محل خود قرار دارد.با یک منبع تغذیه سه فاز، یک قوس بین الکترود و مواد کوره ای که باید در داخل کوره ذوب شوند تشکیل می شود. این قوس اساساً یک پلاسمای با دمای بالا با انرژی بسیار بالا است.که می تواند به سرعت بار فلزی را بالاتر از نقطه ذوبش گرم کنددر عین حال با تنظیم دقیق بالا بردن و پایین آوردن الکترودها،طول قوس می تواند انعطاف پذیر تنظیم شود، به این ترتیب به طور موثر کنترل مقدار و توزیع ورودی گرما به کوره.
b. سیستم توزیع ولتاژ پایین
ولتاژ 380V/220V+10٪ فرکانس 50Hz سه فاز پنج سیم سیستم کامپیوتر به طور جداگانه متصل
